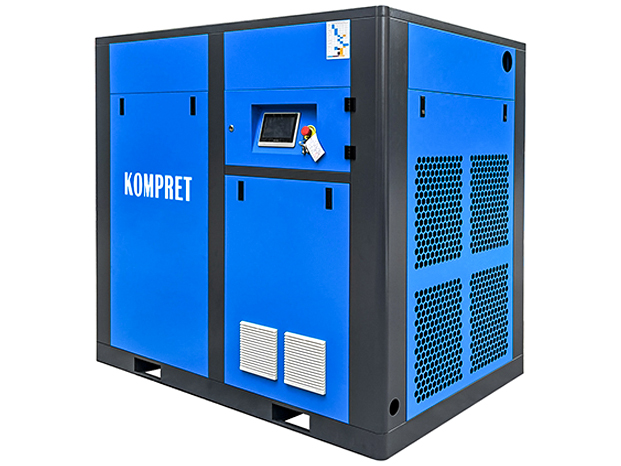

Винтовые компрессоры KOMPRET

Ременной привод

Серия электрических стационарных винтовых компрессоров с ременным приводом

Производительность: 0,65 - 10,3 м3/мин

Давление: 7 - 13 бар

Температура эксплуатации: +5°... +45°С

Мощность: 7,5 - 55 кВт

Подробнее

Прямой привод

Серия электрических стационарных винтовых компрессоров с прямым приводом

Производительность: 0,8 - 71,2 м3/мин

Давление: 7 - 13 бар

Температура эксплуатации: +5°... +45°С

Мощность: 7,5 - 400 кВт

Подробнее

Технические преимущества винтовых компрессоров KOMPRET

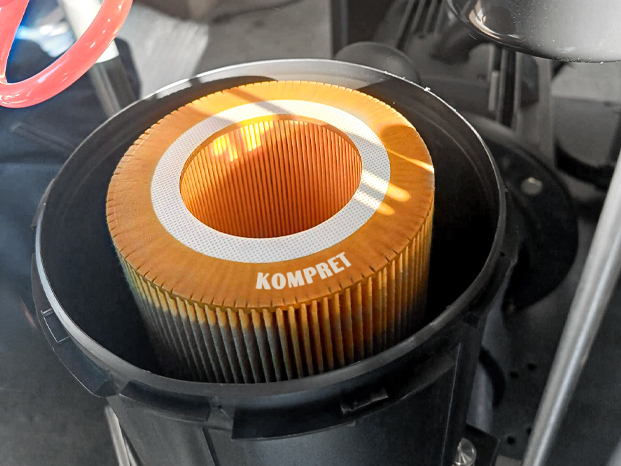

Фильтр всасывания с быстросменным фильтрэлементом

Воздух бесшумно всасывается из холодной области потока сжатого воздуха и одновременно интенсивно очищается – обеспечивается максимально возможный срок службы всех компонентов KOMPRET.

KOMPRET надежно работает даже в условиях запыленности

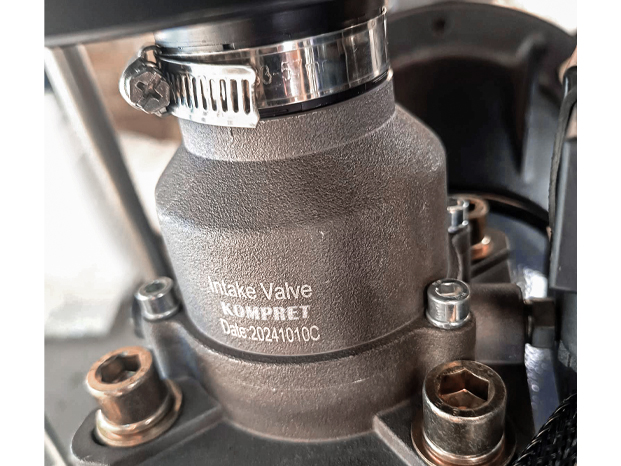

Регулятор всасывания со встроенным электромагнитным клапаном

Разработан KOMPRET для экономичной функциональной эксплуатации компрессора без утечек
Регулятор всасывания KOMPRET обеспечивает безклапанную циркуляцию без запорного или обратного клапана и обнуляет возможные внутренние потери давления. Он герметичен, защищает от утечек масляных паров. Очень легкий пуск экономит электроэнергию. Мультифункциональный регулятор всасывания надежен и обеспечивает безопасную работу даже при экстренном выключении

Регулятор всасывания KOMPRET представляет собой пружинную конструкцию, обеспечивающую пропускную способность воздуха (т.е. попадание воздуха в компрессор). При включении винтового компрессора открывается электромагнитный клапан, который подает воздух в ступень сжатия. При достижении давления сжатого воздуха 2 атм открывается заслонка регулятора всасывания, которая препятствовала попаданию воздуха в компрессор. Воздух начинает подаваться в ступень сжатия

Термостатический клапан

В любых винтовых компрессорах KOMPRET установлен термостатический клапан, который служит для регулирования температуры масла. Он поддерживает её в определённом диапазоне, чтобы компрессор работал в оптимальном диапазоне рабочих температур — не перегревался и не переохлаждался
Принцип работы: сразу после запуска компрессора масло в нём циркулирует по малому кругу, что обеспечивает быстрый рост температуры. Это необходимо, чтобы при сжатии воздуха не происходило выпадение конденсата и смешивание его с маслом, что ухудшает его эксплуатационные свойства. После достижения определённого значения температуры масла термостат открывается, направляя поток циркуляции по большому кругу — через охлаждаемый вентилятором радиатор. Когда температура масла снижается, клапан закрывается, чтобы температура была оптимальной для работы компрессора

Термостатический клапан работает по принципу расширения жидкости, которая находится внутри него. Когда температура рабочей среды превышает установленное значение, жидкость расширяется и клапан открывается, что позволяет снизить температуру. Когда температура снижается до заданного значения, клапан закрывается, ограничивая поток рабочей среды и поддерживая температуру на необходимом уровне

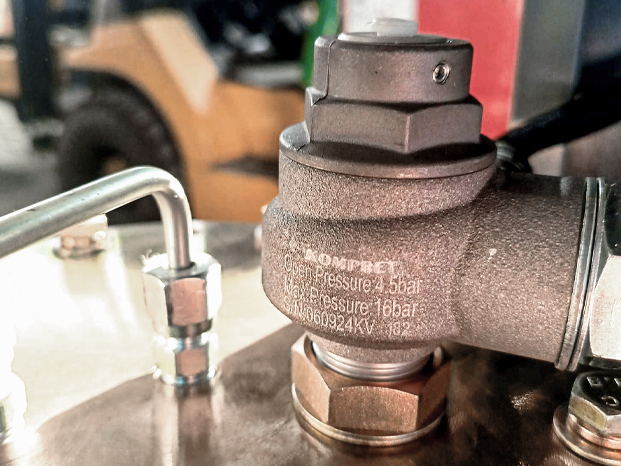

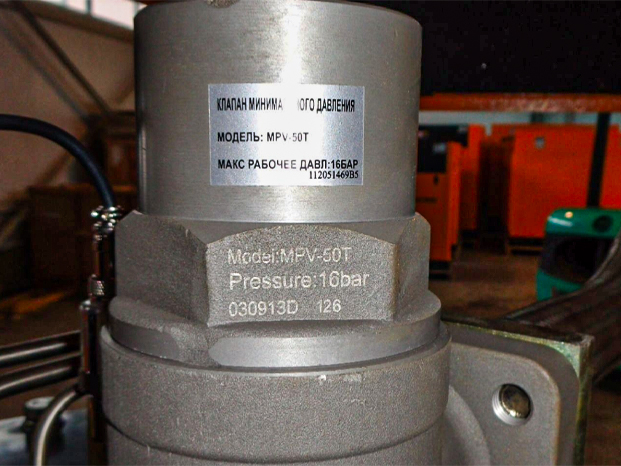

Регулятор минимального давления

Разработан KOMPRET для экономичной функциональной эксплуатации компрессора без утечек и открываются при заданном минимальном давлении
Компрессоры KOMPRET не имеют масляного насоса и минимальное давление необходимо для циркуляции масла в системе. Масло прокачивается через систему из-за разницы в давлении внутри винтового компрессора. Таким образом, если компрессор соединен с пустым воздухосборником или трубопроводом, создание давления заняло бы слишком много времени. Поэтому обратный клапан минимального давления остается закрытым до тех пор, пока в воздушном контуре не будет достигнуто необходимое минимальное давление

Клапан минимального давления KOMPRET также действует как обратный клапан - для того, чтобы воздух не попадал обратно в воздушный контур всасывания

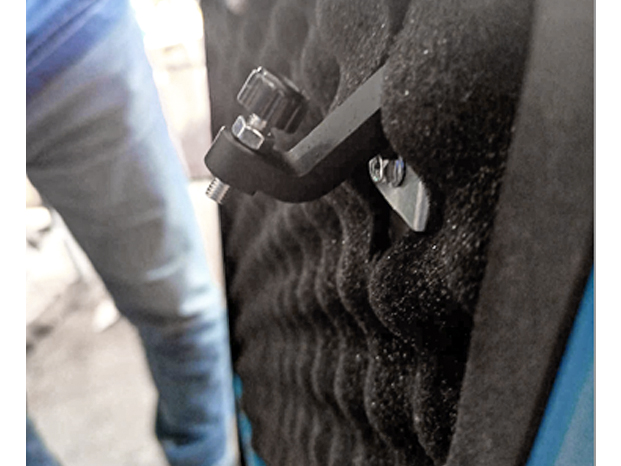

Шумоизоляция уже в базовой версии

Все конструктивные особенности были разработаны с учетом минимального уровня шума: от медленно вращающихся компрессорных блоков и радиальных вентиляторов до выбора инновационного вторичного материала для звукоизоляции: экологически чистого, не горючего, имеющего высокий коэффициент поглощения звука

В результате, Вы получаете тихий винтовой компрессор в своем классе

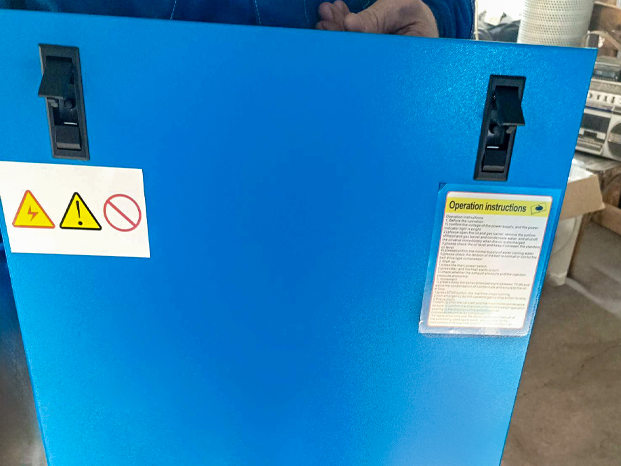

Панели на самозамыкающихся креплениях

Все панели корпуса точно тарированы и имеют самозамыкающиеся крепления – легкий всесторонний доступ для обслуживания и все для Вашего удобства в эксплуатации KOMPRET

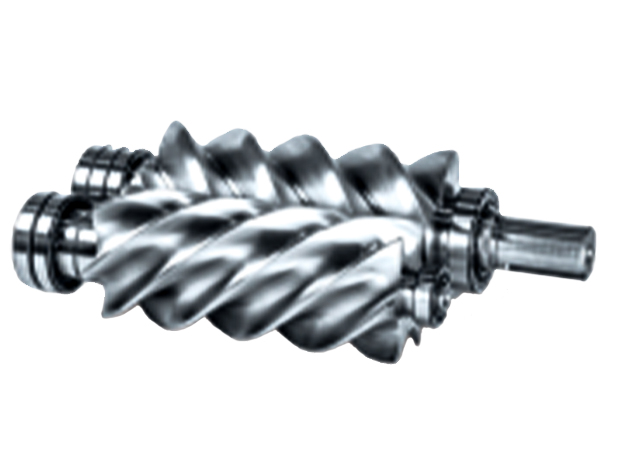

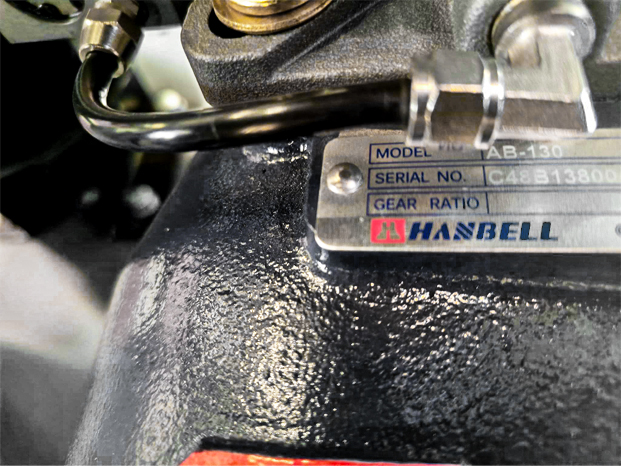

Винтовой блок

В компрессорах серии ВК используются только надежные высококачественные сбалансированные винтовые блоки признанных лидеров в производстве винтовых блоков, а так же блоки собственной разработки
В винтовом блоке применены инновационные разработки: соотношение количества зубьев винтовых роторов составляет 5:6, что позволяет повысить производительность более чем на 10%, увеличенный диаметр ротора и низкая скорость вращения компрессора дает низкий уровень шума и длительный ресурс, блоки предназначены для постоянной непрерывной работы до 24 часов в сутки в различных условиях эксплуатации
Срок эксплуатации данных винтовых блоков составляет 40 000 часов до замены подшипников, а общий ресурс работы достигает 100 000 часов

Асимметричная конструкция профилей роторов обеспечивает максимальную производительность и эффективность и, как результат, ресурс работы до 100 000 часов. Столь высокий ресурс также обеспечен оптимальным подбором индивидуальной пары винтовой блок – электродвигатель, причём для каждой пары объём блока подобран с запасом, обеспечивающим работу на низких оборотах, что, в свою очередь и даёт заявленный ресурс
Мы располагаем более чем тридцатью типоразмерами винтовых блоков, что позволяет обеспечить низкие обороты винтового блока для любого компрессора из всего нашего модельного ряда, который на сегодня завершается прямоприводным компрессором мощностью 400 КВт

Компоновка компрессора

Выигрышное исполнение компрессоров включает продуманную компоновку модуля, рассчитанную на максимальный КПД

Каждый компонент KOMPRET является результатом труда наших конструкторов и инженеров, десятилетиями разрабатывающих ноу-хау в области компрессоростроения. Результат этой кропотливой работы – ежедневная эксплуатационная надежность компрессорного оборудования KOMPRET

Система смазки, фильтрации и охлаждения

В качестве уплотняющей, смазывающей и охлаждающей жидкости в маслонаполненных винтовых компрессорах KOMPRET применяются собственные масла, изготовленные и точно конструктивно выверенные для сбалансированной работы всех узлов и безопасной эксплуатации компрессорной установки в целом

Компрессорное масло выполняет три функции:
- охлаждение
- уплотнение
- смазка

Маслосепарационный резервуар

Комбинированный резервуар для отделения паров масла расположен в нижней части компрессора, обеспечивая длительную эксплуатацию и высокое качество сжатого воздуха

Здесь происходит предварительная гравитационная сепарация масла и отделение его паров от сжатого воздуха при помощи элемента маслосепаратора. Остаточное содержание масла в сжатом воздухе: не более 0.003 мг/м3

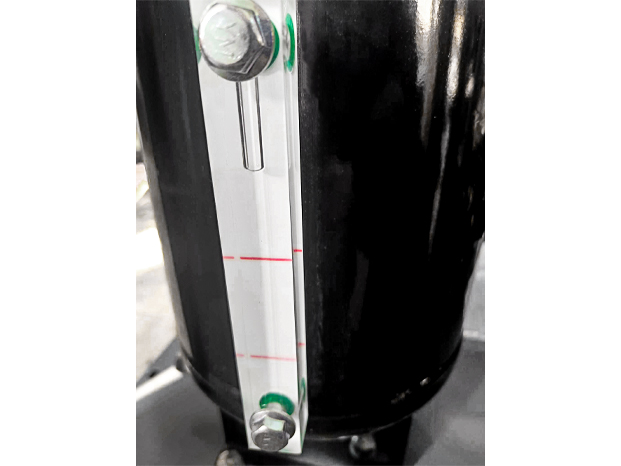

Смотровое окно маслобака

KOMPRET – это удобство – маслобак имеет смотровое окошко уровня масла для Вашего удобства и гарантии безопасности

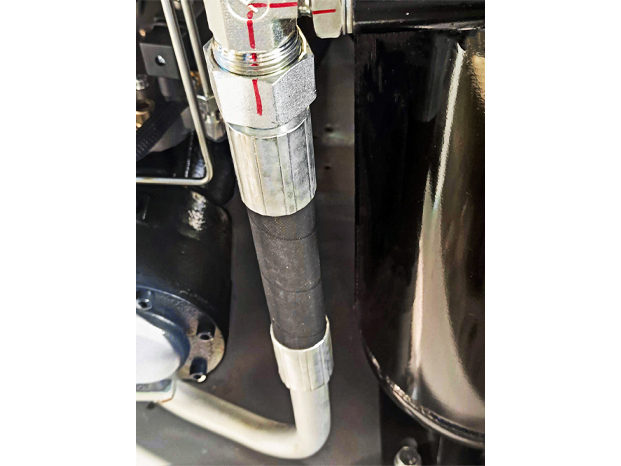

Внутренняя система трубопроводов

Все трубопроводы сделаны из стальных труб с высокоточными прецизионными резьбовыми соединениями, что предотвращает протечки и обеспечивает безопасную эксплуатацию даже при повышенных давлениях

Во всей системе используется только один шланг на стороне отфильтрованного воздуха, который также выполняет функции демпфера вибрации

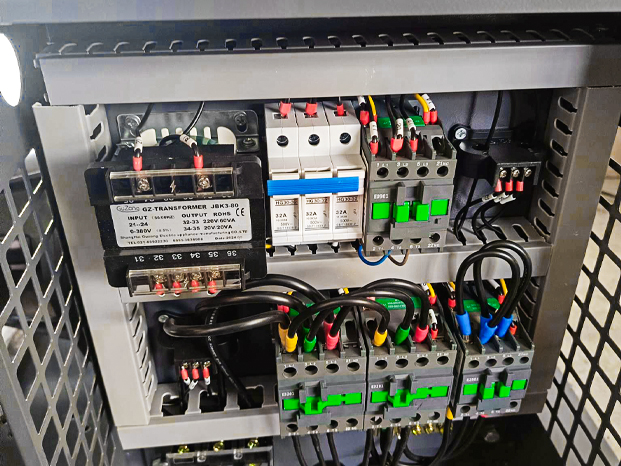

Встроенный электрошкаф

Электрошкаф встроен в корпус винтового компрессора. Он полностью смонтирован и готов к подключению компрессора и работе. Электрошкаф также включает в себя встроенную электронную систему управления компрессором

Проводка выполнена очень аккуратно, провода уложены и надежно изолированы

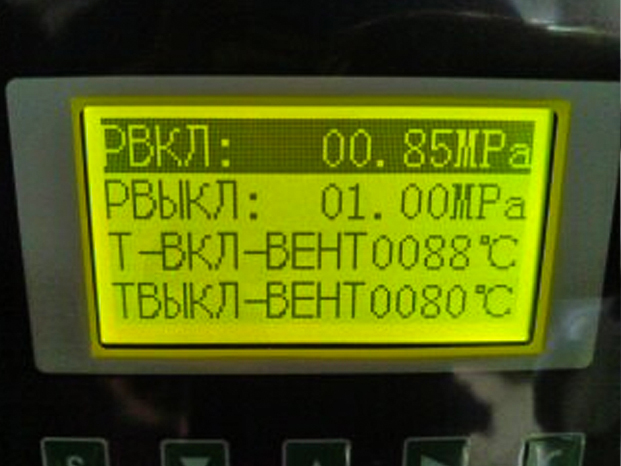

Контроллер - электронная система управления

Для управления и контроля работы компрессор оснащен многофункциональным промышленным микропроцессорным блоком управления – контроллером, позволяющим обеспечить работу всей компрессорной установкой без дополнительных внешних устройств
Пользовательский интерфейс снабжен простыми и понятными кнопками регулирования с индикаторной подсветкой
Состояние компрессора наглядно отображается на жидкокристаллическом дисплее. В дисплее используется система символов и текста на русском языке
Контроллер полностью совместим с рядом компьютерных систем, и может дополняться ими, обеспечивая эффективный контроль, управление и анализ. Текущие данные о работе компрессора (давление, температура, моточасы, время до проведения ТО и др.) могут быть выведены на внешнее устройство по протоколу RS 485

Основные функции контроллера:
- Энергосберегающий режим работы компрессора (запуск электродвигателя по схеме «звезда-треугольник», работа в режимах нагрузка, холостой ход; временное выключение электродвигателя компрессора при отсутствии потребления сжатого воздуха
- Эффективная защита и аварийный останов компрессора при аварийных ситуациях с индикацией предупреждающих сообщений (в том числе при нарушении фазировки)
- Автоматическая индикация о необходимости проведения осмотра и технического обслуживания
- Контроль времени наработки при различных режимах работы компрессора и энергонезависимая память о режимах работы, аварийных отключениях и времени проведения ТО
- Многоуровневая система защиты от случайного несанкционированного доступа к заводским настройкам компрессора

Система управляющих клапанов

Высокое качество управляющих клапанов различного назначения позволяет им служить продолжительное время

Привод (клиноременной или прямой)

При ременном приводе компрессорный блок соединен посредством шкивов и ремней с приводным двигателем
Такая конструкция отличается высокой ремонтопригодностью и простотой технического обслуживания
А система автоматического натяжения ремней снижает затраты на сервисное обслуживание

При прямом приводе винтовой блок соединен напрямую с двигателем через эластичную муфту, что минимизирует потери и экономит расходы на электроэнергию
Такая конструкция отличается длинным межсервисным интервалом

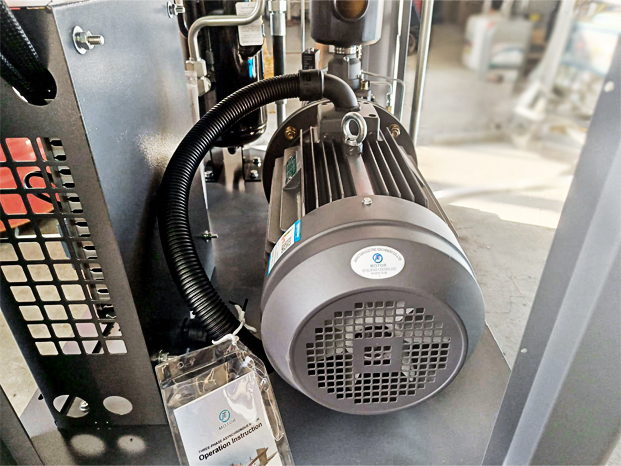

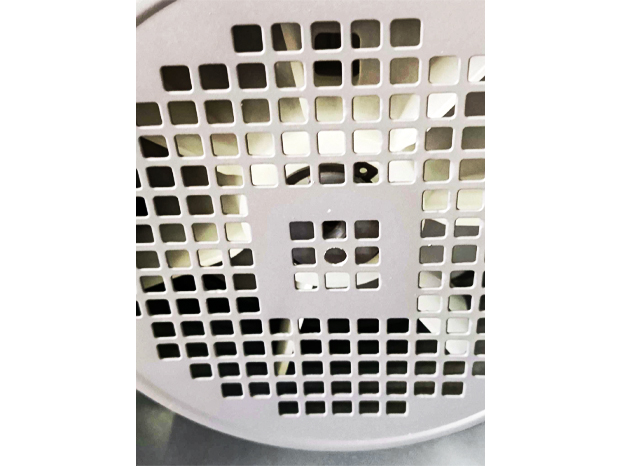

Электродвигатель

Имеет существенный запас по мощности и предназначен для беспрерывной работы при высокой температуре окружающей среды (+ 46°С). Он имеет надежный корпус и долговечные компоненты, выполненные из высококачественных материалов
Отличительные особенности электродвигателей: высокий КПД, высокая надежность и длительный срок службы, соответствие европейским (DIN/VDE) и международным нормам (IEC/EN), защита от перегрева обмоток, класс защиты F, усиленные подшипниковые узлы, повышенная перегрузочная способность, простая эксплуатация и техническое обслуживание

Электродвигатель не перегружается и сохраняет расчетный запас мощности
Двигатель находится в холодном потоке охлаждающего воздуха. Это сберегает энергию, повышает эксплуатационную надежность и готовность винтовых компрессоров COMPRET
Проводка выполнена очень аккуратно, провода уложены и надежно изолированы

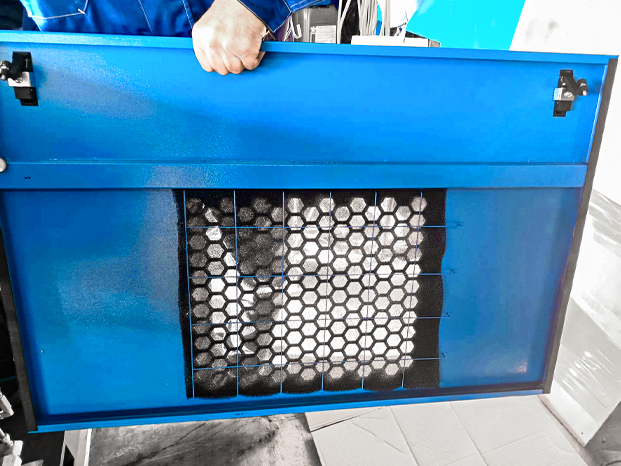

Предварительный панельный фильтр

На входе воздуха в компрессор находится панельный фильтр, который предназначен для предварительной фильтрации воздуха идущего на сжатие, а так же воздуха охлаждающего компрессор

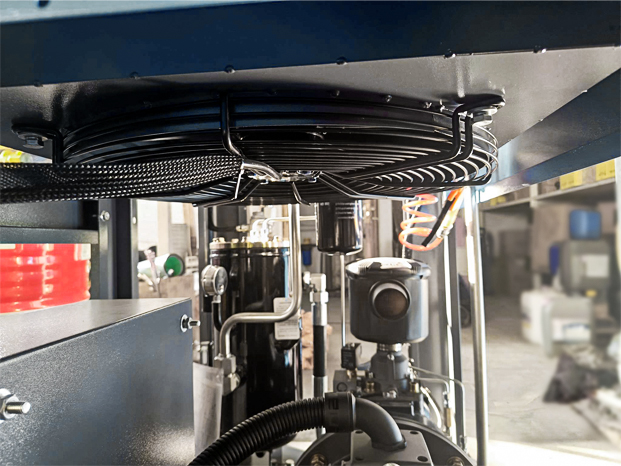

Автономная секция охлаждения с отдельным охлаждающим вентилятором

Комбинированный радиатор из алюминия включает в себя масляный радиатор и радиатор для сжатого воздуха
Отсутствует необходимость в установке градирни
Независимый вентилятор для охлаждения радиатора очень эффективен, из-за своего низкого энергопотребления и не создает дополнительных потерь возникающих в процессе сжатия воздуха

Система охлаждения рассчитана на диапазон температур окружающей среды в интервале от +3 до + 46°С. Температура сжатого воздуха на выходе из компрессора выше температуры окружающего воздуха всего на 10-15°С. Проводка выполнена очень аккуратно, провода уложены в шлейф, изолированы, исключены «провисания»

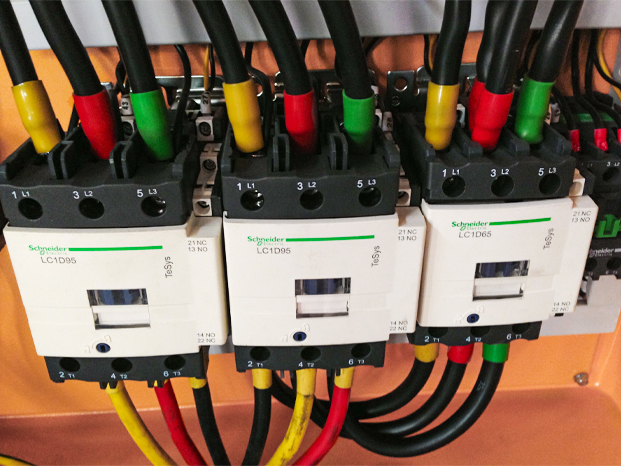

Распределительный шкаф

Автоматическая контакторная комбинированная схема, выполненная по принципу «звезда-треугольник», обеспечивает режим плавного запуска в условиях отсутствия нагрузки

Шумозащищенный корпус

Компактная конструкция компрессорной установки с оригинальным дизайном, отличной звукоизоляцией и виброэлементами выполнена на жесткой опорной раме. Для размещения КУ не требуется сооружения фундамента. Установка характеризуется небольшим объемом работ по техобслуживанию

При этом доступ ко всем важным узлам установки обеспечивается благодаря наличию съемных створок, а некоторые модели могут быть размещены в угловых местах помещения

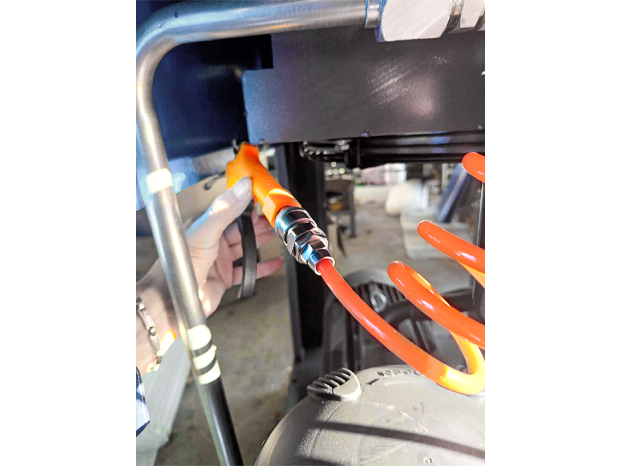

Встроенный пневмопистолет

KOMPRET всегда думает об удобстве своих клиентов: для удобства эксплуатантов внутри компрессора имеется встроенный пневмопистолет – для обдувки , продувки и прочего технического пневматического сервисного обслуживания более не нужны внешние подключения и внешние пневмопистолеты

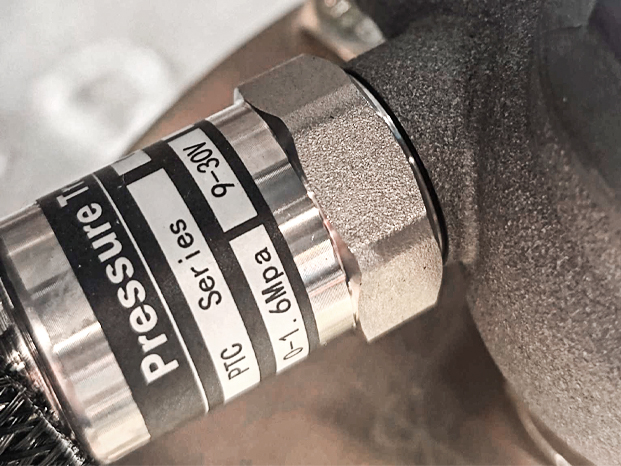

Датчик давления

KOMPRET использует только инновационные надежные соединения – датчик давления надежно закреплен, исключено перегибание или слом подсоединения и проводов

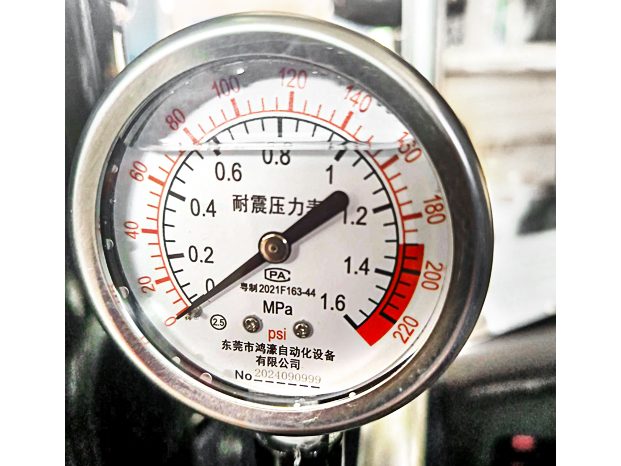

Жидкостный манометр

KOMPRET – это европейское качество по цене эконом-класса – мы используем не дешевые , а жидкостные манометры для бесперебойности и долговечности эксплуатации

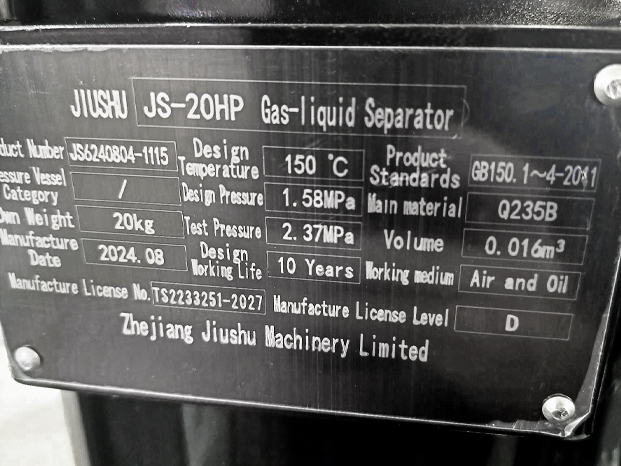

Маслобак с двухкратным запасом прочности

KOMPRET – это надежность – мы используем маслобаки с двухкратным запасом максимального порога давления по отношению к рабочему

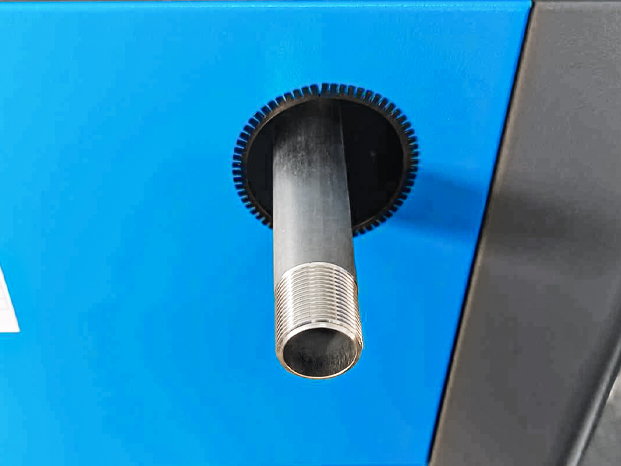

Вкручивающийся выход сжатого воздуха в комплекте

Вкручивающийся внутрь корпуса компрессора трубопроводный выход сжатого воздуха – в комплекте поставки

Панель компрессора имеет необходимый демпфер для исключения задевания выходной трубы о корпус компрессора

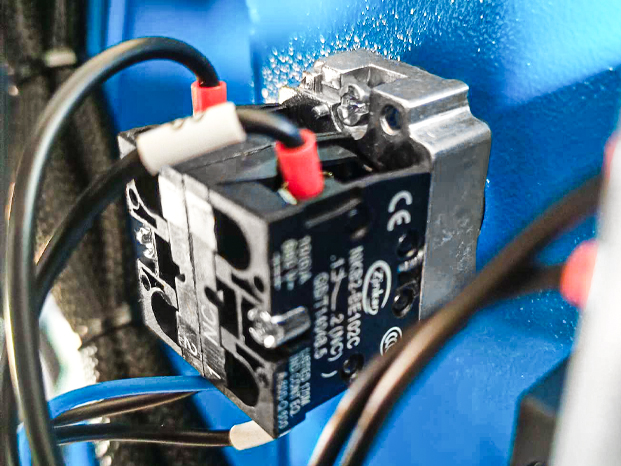

Надежное крепление аварийной кнопки

KOMPRET – это безопасность – кнопка аварийного останова жестко закреплена, крепление надежно и качественно выполнено

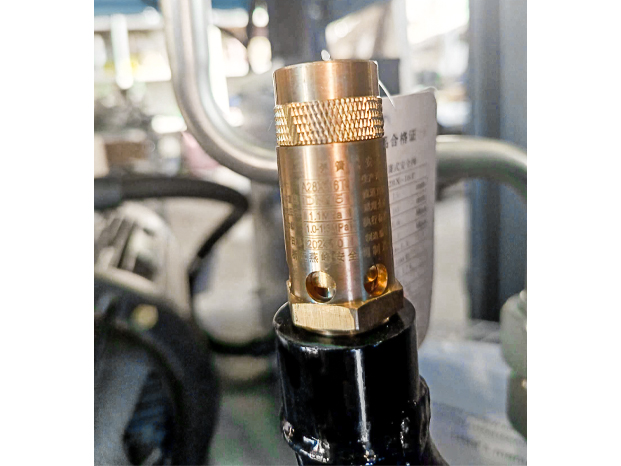

Предохранительный клапан

KOMPRET – это безопасность – высококачественный предохранительный клапан является надежной дополнительной защитой от избыточного давления – произведет аварийный сброс излишнего давления в случае возникновения аварийной ситуации

Простота транспортировки

Прочная и жесткая базовая рама позво ляет транспортировать компрессоры на тележке или вилочным погрузчиком
Альтернативным вариантом транспортировки может быть подъемный кран. Не требуется фундамент, так как установка производится на эластичные опоры под базовой рамой, и вибрация и шум механизмов не передается в пол благодаря дополнительной подраме с демпфирующими опорами

Гарантируется безопасная транспортировка стандартными механизмами

О производстве KOMPRET

Маслонаполненные винтовые компрессоры KOMPRET являются проверенным и надежным компрессорным оборудованием, отвечающим самым высоким стандартам и требованиям вне зависимости от области применения или среды. Они просты в обслуживании, не требуют специальных условий для установки и разработаны для долговременной работы. Встроенный контроллер обеспечивает удобный, функциональный и легко интуитивно-воспринимаемый графический интерфейс пользователя. На жк-дисплей выводятся текущие параметры работы компрессора, которые при необходимости можно быстро и легко поменять и настроить на полное соответствие текущим потребностям. Контроллер обеспечивает быструю диагностику системы и отображает предупреждение и/или останавливает компрессор, если произошла аварийная ситуация в эксплуатации. Это позволяет свести к минимуму расходы на устранение неисправностей и простой.

Большой опыт в области производства винтовых компрессорных блоков позволил добиться самых высоких показателей производительности и КПД, что позволяет снизить затраты на получение сжатого воздуха.

Высокая энергоэффективность, высокая надежность даже в очень сложных климатических условиях, низкий уровень шума и экологическая безопасность, компактность, простота обслуживания и эксплуатации, увеличенные до 4000 или до 9000 моточасов, в зависимости от выбранного плана сервисного обслуживания, межсервисные интервалы, длительный срок службы подшипников, высокое качество сжатого воздуха, трехступенчатая сепарация воздушно-масляной смеси, содержание масла не более 3ppm, отсутствие вибраций и совершенство конструкции, позволяющее устанавливать компрессоры на ровный пол (специальный фундамент не требуется), впускной клапан высокой надежности управляющий оборудованием, сокращает рассеивание энергии (продолжительность его службы более 2 млн. циклов).

Контрольно-измерительные приборы Schneider Electric обеспечивают длительную, стабильную и надежную работу, радиатор компрессора, изготовленный из алюминия, снижает температуру сжатого воздуха (не более +12ºС по сравнению с температурой на входе). Это уменьшает нагрузку на осушитель воздуха, если он будет необходим в дальнейшем, и обеспечивает его оптимальный режим работы.
