Рефрижераторные осушители KOMPRET

Рефрижераторные осушители KOMPRET.

Производительность: 1,5 - 32 м3/мин
Давление: 6 - 13 бар
Мощность холодильного компрессора: 0,48 - 5,75 кВт
Температура точки росы: +2...+6°С
Максимальная температура окружающей среды +45°C
Максимальная температура входящего потока сжатого воздуха +60°C

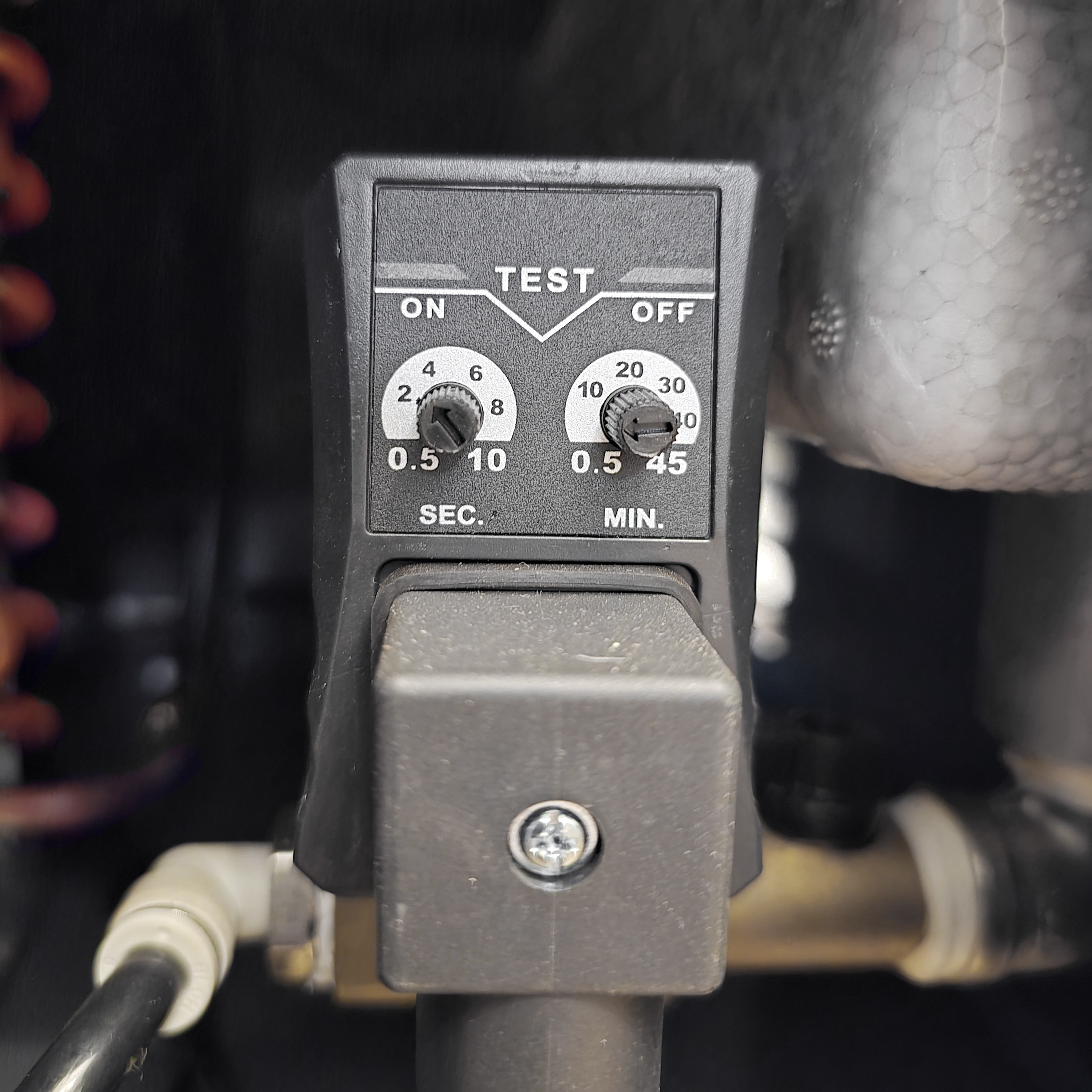

Внешний отвод конденсата - простота обслуживания

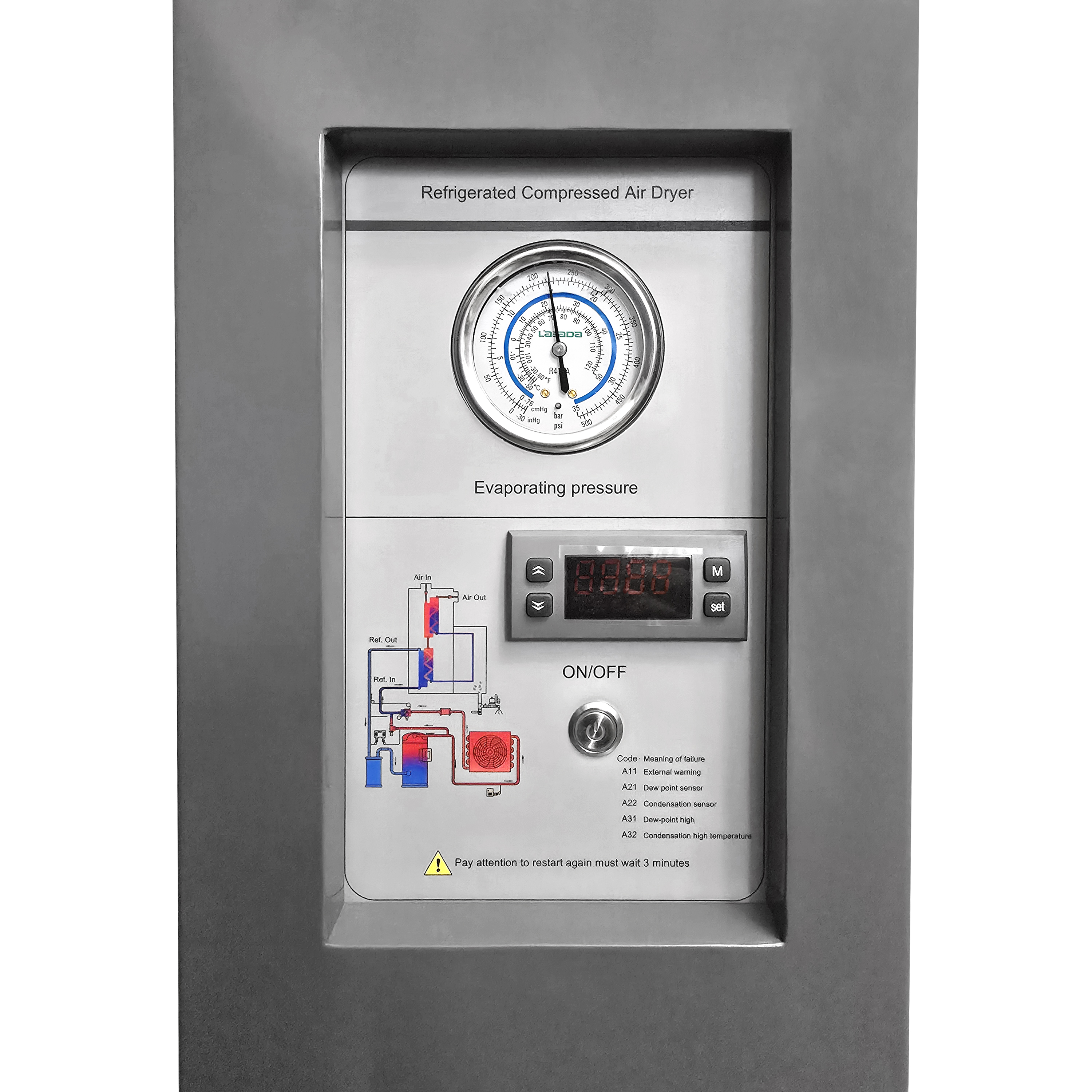

Индикатор точки росы

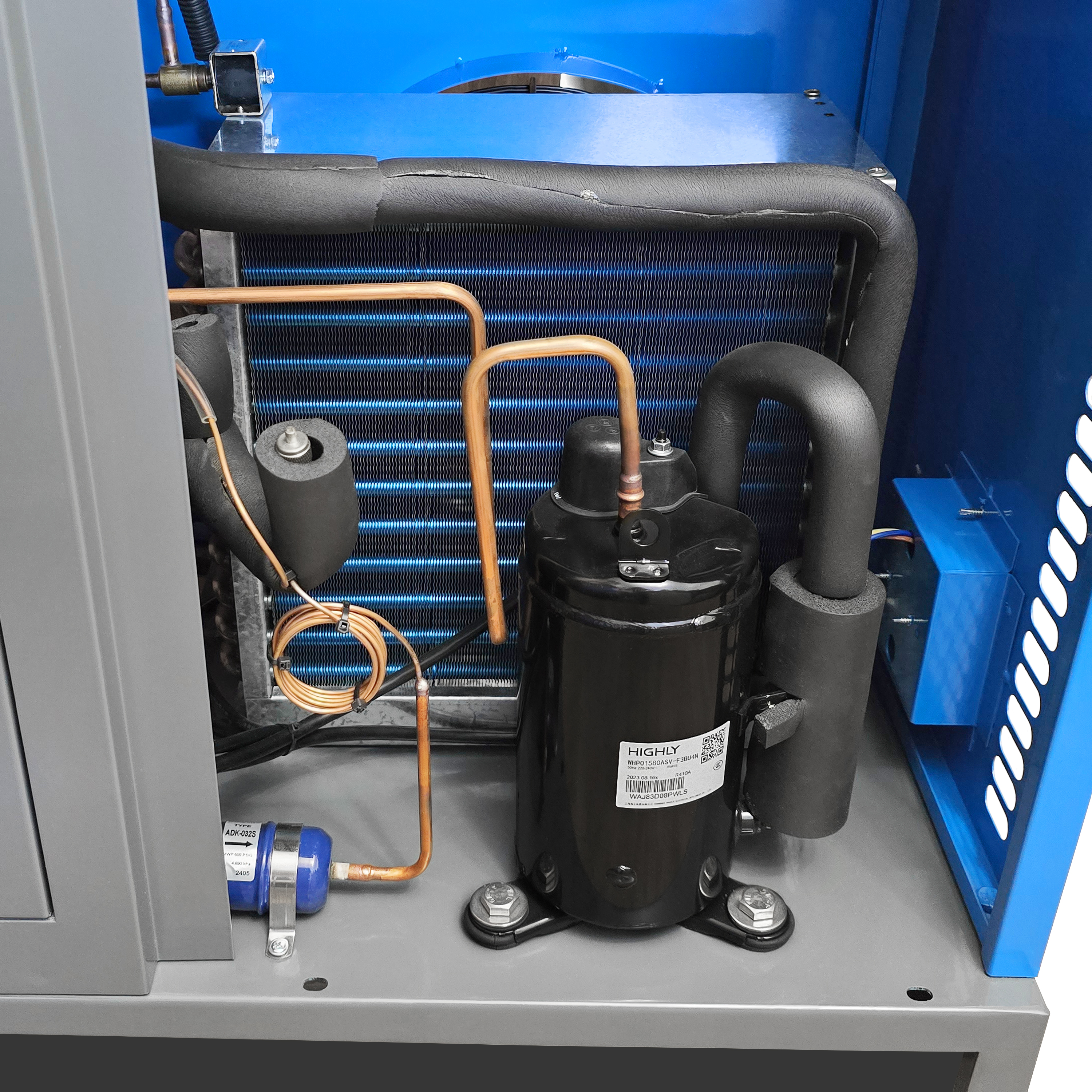

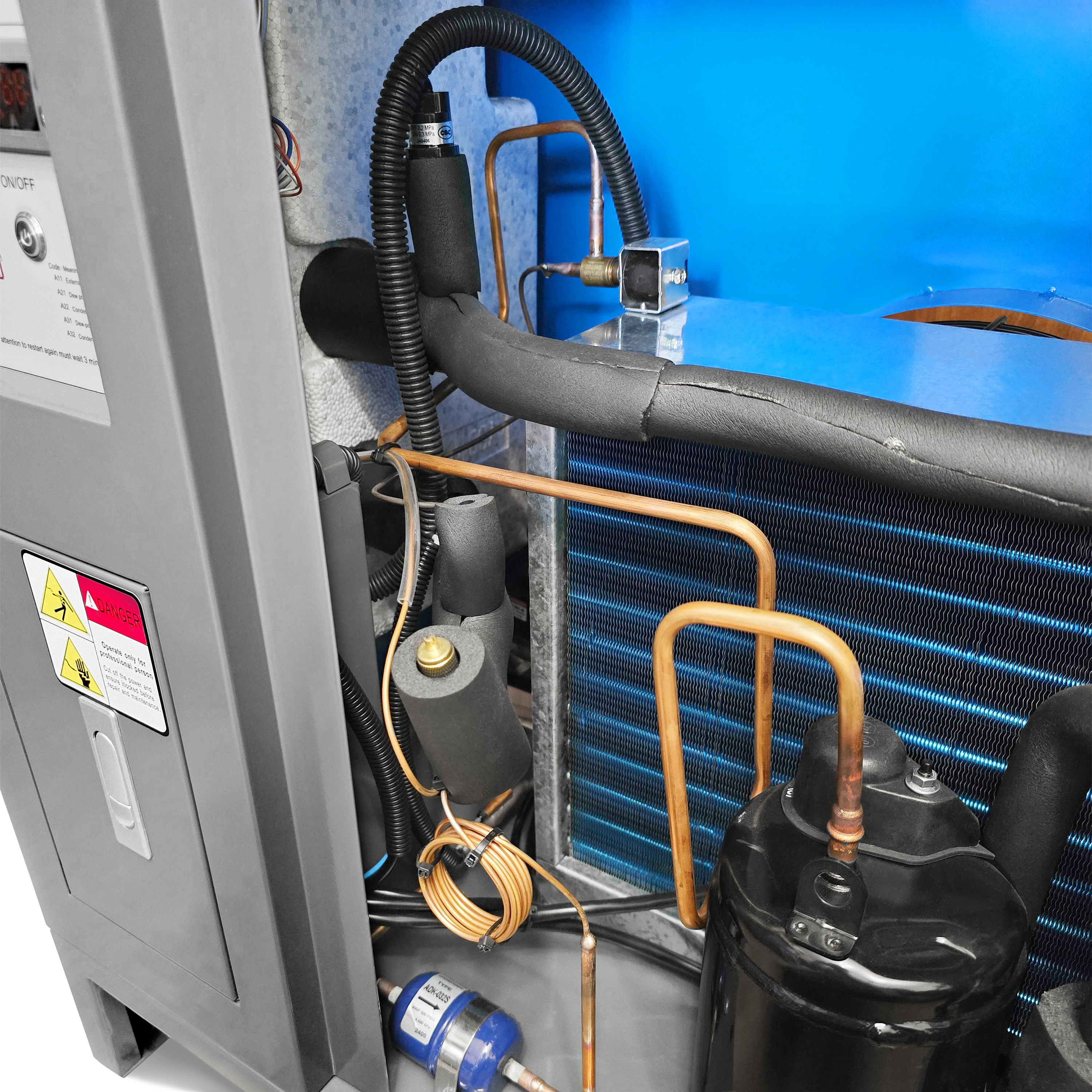

Используется фреоновый компрессор марки HIGHLY

Технические данные:

Модель	Производительность (м3/мин)	Мощность холодильного компрессора (кВт)	Напряжение	Вход/выход G	Габариты, ДхШхВ, (мм)	Масса (кг)
OB 7.5	1,5	0,48	220В/50Гц	1"	650х420х775	51
OB 15	2,6	0,62	220В/50Гц	1"	650х480х875	66
OB 22	3,8	0,875	220В/50Гц	1 1/2"	760х550х910	77
OB 37	6,9	1,15	220В/50Гц	1 1/2"	870х560х970	102
OB 55	11	2,25	220В/50Гц	2"	1000х620х1035	141
OB 75	14	2,41	380В/50Гц	2 1/2"	1050х650х1090	172
OB 90	18	3,28	380В/50Гц	2 1/2"	1150х800х1240	235
OB 110	22	4,49	380В/50Гц	3"	1250х800х1240	254
OB 150	28	4,75	380В/50Гц	3"	1180х800х1490	286
OB 185	32	5,75	380В/50Гц	3"	1200х800х1490	270

OB 7.5

Производительность: 1,5 (м3/мин)

Мощность холодильного компрессора: 0,48 (кВт)

Напряжение: 220В/50Гц

Вход/выход G: 1"

Габариты, ДхШхВ: 650х420х775 (мм)

Масса: 51 (кг)

OB 15

Производительность: 2,6 (м3/мин)

Мощность холодильного компрессора: 0,62 (кВт)

Напряжение: 220В/50Гц

Вход/выход G: 1"

Габариты, ДхШхВ: 650х480х875 (мм)

Масса: 66 (кг)

OB 22

Производительность: 3,8 (м3/мин)

Мощность холодильного компрессора: 0,875 (кВт)

Напряжение: 220В/50Гц

Вход/выход G: 1 1/2"

Габариты, ДхШхВ: 760х550х910 (мм)

Масса: 77 (кг)

OB 37

Производительность: 6,9 (м3/мин)

Мощность холодильного компрессора: 1,15 (кВт)

Напряжение: 220В/50Гц

Вход/выход G: 1 1/2"

Габариты, ДхШхВ: 870х560х970 (мм)

Масса: 102 (кг)

OB 55

Производительность: 11 (м3/мин)

Мощность холодильного компрессора: 2,25 (кВт)

Напряжение: 220В/50Гц

Вход/выход G: 2"

Габариты, ДхШхВ: 1000х620х1035 (мм)

Масса: 141 (кг)

OB 75

Производительность: 14 (м3/мин)

Мощность холодильного компрессора: 2,41 (кВт)

Напряжение: 380В/50Гц

Вход/выход G: 2 1/2"

Габариты, ДхШхВ: 1050х650х1090 (мм)

Масса: 172 (кг)

OB 90

Производительность: 18 (м3/мин)

Мощность холодильного компрессора: 3,28 (кВт)

Напряжение: 380В/50Гц

Вход/выход G: 2 1/2"

Габариты, ДхШхВ: 1150х800х1240 (мм)

Масса: 235 (кг)

OB 110

Производительность: 22 (м3/мин)

Мощность холодильного компрессора: 4,49 (кВт)

Напряжение: 380В/50Гц

Вход/выход G: 3"

Габариты, ДхШхВ: 1250х800х1240 (мм)

Масса: 254 (кг)

OB 150

Производительность: 28 (м3/мин)

Мощность холодильного компрессора: 4,75 (кВт)

Напряжение: 380В/50Гц

Вход/выход G: 3"

Габариты, ДхШхВ: 1180х800х1490 (мм)

Масса: 286 (кг)

OB 185

Производительность: 32 (м3/мин)

Мощность холодильного компрессора: 5,75 (кВт)

Напряжение: 380В/50Гц

Вход/выход G: 3"

Габариты, ДхШхВ: 1200х800х1490 (мм)

Масса: 270 (кг)

Технические особенности и преимущества рефрижераторных осушителей KOMPRET

Фильтр всасывания с быстросменным фильтрэлементом

Воздух бесшумно всасывается из холодной области потока сжатого воздуха и одновременно интенсивно очищается – обеспечивается максимально возможный срок службы всех компонентов KOMPRET.

KOMPRET надежно работает даже в условиях запыленности

Регулятор всасывания со встроенным электромагнитным клапаном

Разработан KOMPRET для экономичной функциональной эксплуатации компрессора без утечек
Регулятор всасывания KOMPRET обеспечивает безклапанную циркуляцию без запорного или обратного клапана и обнуляет возможные внутренние потери давления. Он герметичен, защищает от утечек масляных паров. Очень легкий пуск экономит электроэнергию. Мультифункциональный регулятор всасывания надежен и обеспечивает безопасную работу даже при экстренном выключении

Регулятор всасывания KOMPRET представляет собой пружинную конструкцию, обеспечивающую пропускную способность воздуха (т.е. попадание воздуха в компрессор). При включении винтового компрессора открывается электромагнитный клапан, который подает воздух в ступень сжатия. При достижении давления сжатого воздуха 2 атм открывается заслонка регулятора всасывания, которая препятствовала попаданию воздуха в компрессор. Воздух начинает подаваться в ступень сжатия

Термостатический клапан

В любых винтовых компрессорах KOMPRET установлен термостатический клапан, который служит для регулирования температуры масла. Он поддерживает её в определённом диапазоне, чтобы компрессор работал в оптимальном диапазоне рабочих температур — не перегревался и не переохлаждался
Принцип работы: сразу после запуска компрессора масло в нём циркулирует по малому кругу, что обеспечивает быстрый рост температуры. Это необходимо, чтобы при сжатии воздуха не происходило выпадение конденсата и смешивание его с маслом, что ухудшает его эксплуатационные свойства. После достижения определённого значения температуры масла термостат открывается, направляя поток циркуляции по большому кругу — через охлаждаемый вентилятором радиатор. Когда температура масла снижается, клапан закрывается, чтобы температура была оптимальной для работы компрессора

Термостатический клапан работает по принципу расширения жидкости, которая находится внутри него. Когда температура рабочей среды превышает установленное значение, жидкость расширяется и клапан открывается, что позволяет снизить температуру. Когда температура снижается до заданного значения, клапан закрывается, ограничивая поток рабочей среды и поддерживая температуру на необходимом уровне

Регулятор минимального давления

Разработан KOMPRET для экономичной функциональной эксплуатации компрессора без утечек и открываются при заданном минимальном давлении
Компрессоры KOMPRET не имеют масляного насоса и минимальное давление необходимо для циркуляции масла в системе. Масло прокачивается через систему из-за разницы в давлении внутри винтового компрессора. Таким образом, если компрессор соединен с пустым воздухосборником или трубопроводом, создание давления заняло бы слишком много времени. Поэтому обратный клапан минимального давления остается закрытым до тех пор, пока в воздушном контуре не будет достигнуто необходимое минимальное давление

Клапан минимального давления KOMPRET также действует как обратный клапан - для того, чтобы воздух не попадал обратно в воздушный контур всасывания

Шумоизоляция уже в базовой версии

Все конструктивные особенности были разработаны с учетом минимального уровня шума: от медленно вращающихся компрессорных блоков и радиальных вентиляторов до выбора инновационного вторичного материала для звукоизоляции: экологически чистого, не горючего, имеющего высокий коэффициент поглощения звука

В результате, Вы получаете тихий винтовой компрессор в своем классе

Панели на самозамыкающихся креплениях

Все панели корпуса точно тарированы и имеют самозамыкающиеся крепления – легкий всесторонний доступ для обслуживания и все для Вашего удобства в эксплуатации KOMPRET

Винтовой блок

В компрессорах серии ВК используются только надежные высококачественные сбалансированные винтовые блоки признанных лидеров в производстве винтовых блоков, а так же блоки собственной разработки
В винтовом блоке применены инновационные разработки: соотношение количества зубьев винтовых роторов составляет 5:6, что позволяет повысить производительность более чем на 10%, увеличенный диаметр ротора и низкая скорость вращения компрессора дает низкий уровень шума и длительный ресурс, блоки предназначены для постоянной непрерывной работы до 24 часов в сутки в различных условиях эксплуатации
Срок эксплуатации данных винтовых блоков составляет 40 000 часов до замены подшипников, а общий ресурс работы достигает 100 000 часов

Асимметричная конструкция профилей роторов обеспечивает максимальную производительность и эффективность и, как результат, ресурс работы до 100 000 часов. Столь высокий ресурс также обеспечен оптимальным подбором индивидуальной пары винтовой блок – электродвигатель, причём для каждой пары объём блока подобран с запасом, обеспечивающим работу на низких оборотах, что, в свою очередь и даёт заявленный ресурс
Мы располагаем более чем тридцатью типоразмерами винтовых блоков, что позволяет обеспечить низкие обороты винтового блока для любого компрессора из всего нашего модельного ряда, который на сегодня завершается прямоприводным компрессором мощностью 400 КВт

Компоновка компрессора

Выигрышное исполнение компрессоров включает продуманную компоновку модуля, рассчитанную на максимальный КПД

Каждый компонент KOMPRET является результатом труда наших конструкторов и инженеров, десятилетиями разрабатывающих ноу-хау в области компрессоростроения. Результат этой кропотливой работы – ежедневная эксплуатационная надежность компрессорного оборудования KOMPRET

Система смазки, фильтрации и охлаждения

В качестве уплотняющей, смазывающей и охлаждающей жидкости в маслонаполненных винтовых компрессорах KOMPRET применяются собственные масла, изготовленные и точно конструктивно выверенные для сбалансированной работы всех узлов и безопасной эксплуатации компрессорной установки в целом

Компрессорное масло выполняет три функции:
- охлаждение
- уплотнение
- смазка

Маслосепарационный резервуар

Комбинированный резервуар для отделения паров масла расположен в нижней части компрессора, обеспечивая длительную эксплуатацию и высокое качество сжатого воздуха

Здесь происходит предварительная гравитационная сепарация масла и отделение его паров от сжатого воздуха при помощи элемента маслосепаратора. Остаточное содержание масла в сжатом воздухе: не более 0.003 мг/м3

О производстве KOMPRET

Рефрижераторные осушители KOMPRET являются проверенным и надежным оборудованием, отвечающим самым высоким стандартам и требованиям вне зависимости от области применения или среды. Они просты в обслуживании, не требуют специальных условий для установки и разработаны для долговременной работы. Встроенный контроллер обеспечивает удобный, функциональный и легко интуитивно-воспринимаемый графический интерфейс пользователя. На жк-дисплей выводятся текущие параметры работы компрессора, которые при необходимости можно быстро и легко поменять и настроить на полное соответствие текущим потребностям. Контроллер обеспечивает быструю диагностику системы и отображает предупреждение и/или останавливает компрессор, если произошла аварийная ситуация в эксплуатации. Это позволяет свести к минимуму расходы на устранение неисправностей и простой.

Большой опыт в области производства винтовых компрессорных блоков позволил добиться самых высоких показателей производительности и КПД, что позволяет снизить затраты на получение сжатого воздуха.

Высокая энергоэффективность, высокая надежность даже в очень сложных климатических условиях, низкий уровень шума и экологическая безопасность, компактность, простота обслуживания и эксплуатации, увеличенные до 4000 или до 9000 моточасов, в зависимости от выбранного плана сервисного обслуживания, межсервисные интервалы, длительный срок службы подшипников, высокое качество сжатого воздуха, трехступенчатая сепарация воздушно-масляной смеси, содержание масла не более 3ppm, отсутствие вибраций и совершенство конструкции, позволяющее устанавливать компрессоры на ровный пол (специальный фундамент не требуется), впускной клапан высокой надежности управляющий оборудованием, сокращает рассеивание энергии (продолжительность его службы более 2 млн. циклов).

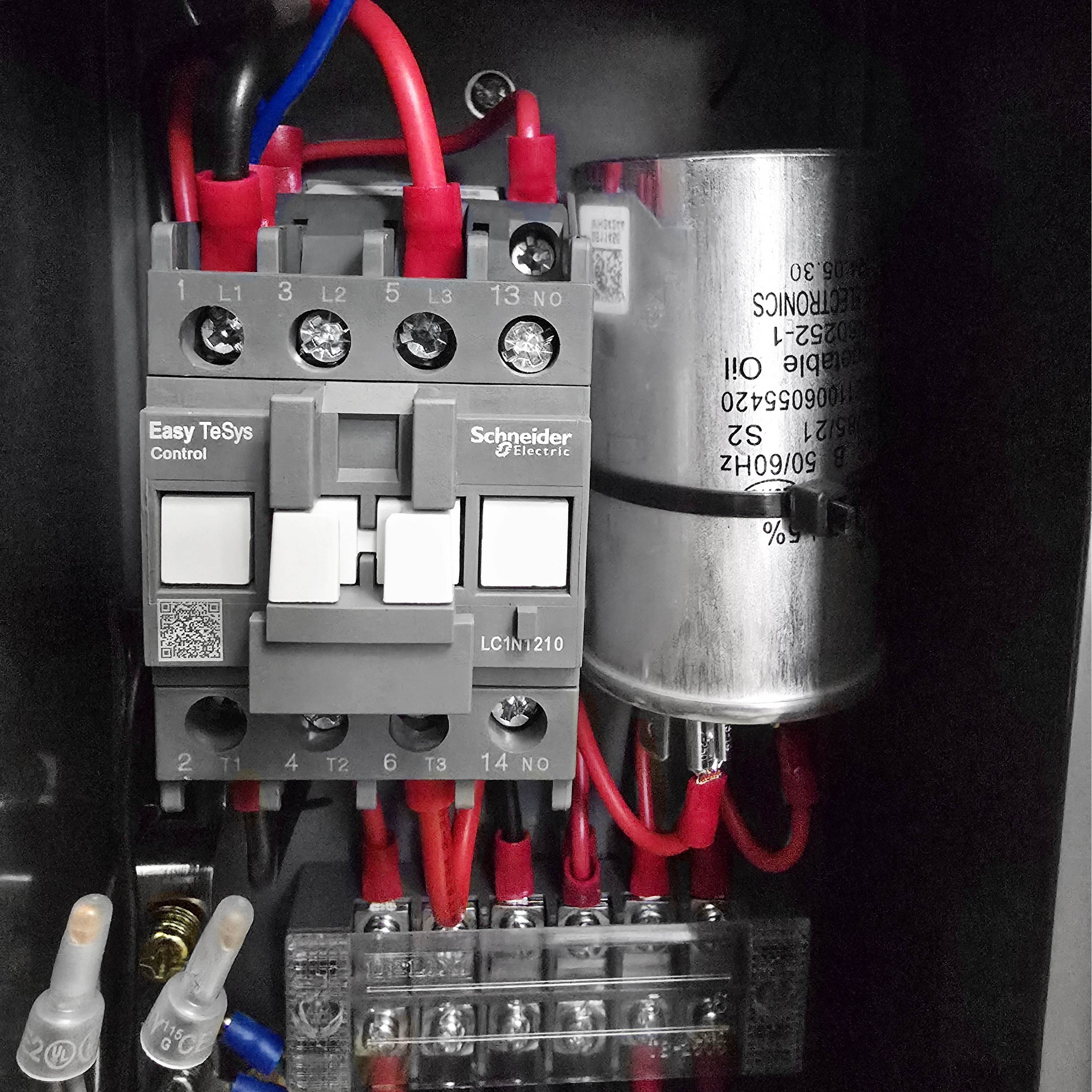

Контрольно-измерительные приборы Schneider Electric обеспечивают длительную, стабильную и надежную работу, радиатор компрессора, изготовленный из алюминия, снижает температуру сжатого воздуха (не более +12ºС по сравнению с температурой на входе). Это уменьшает нагрузку на осушитель воздуха, если он будет необходим в дальнейшем, и обеспечивает его оптимальный режим работы.
