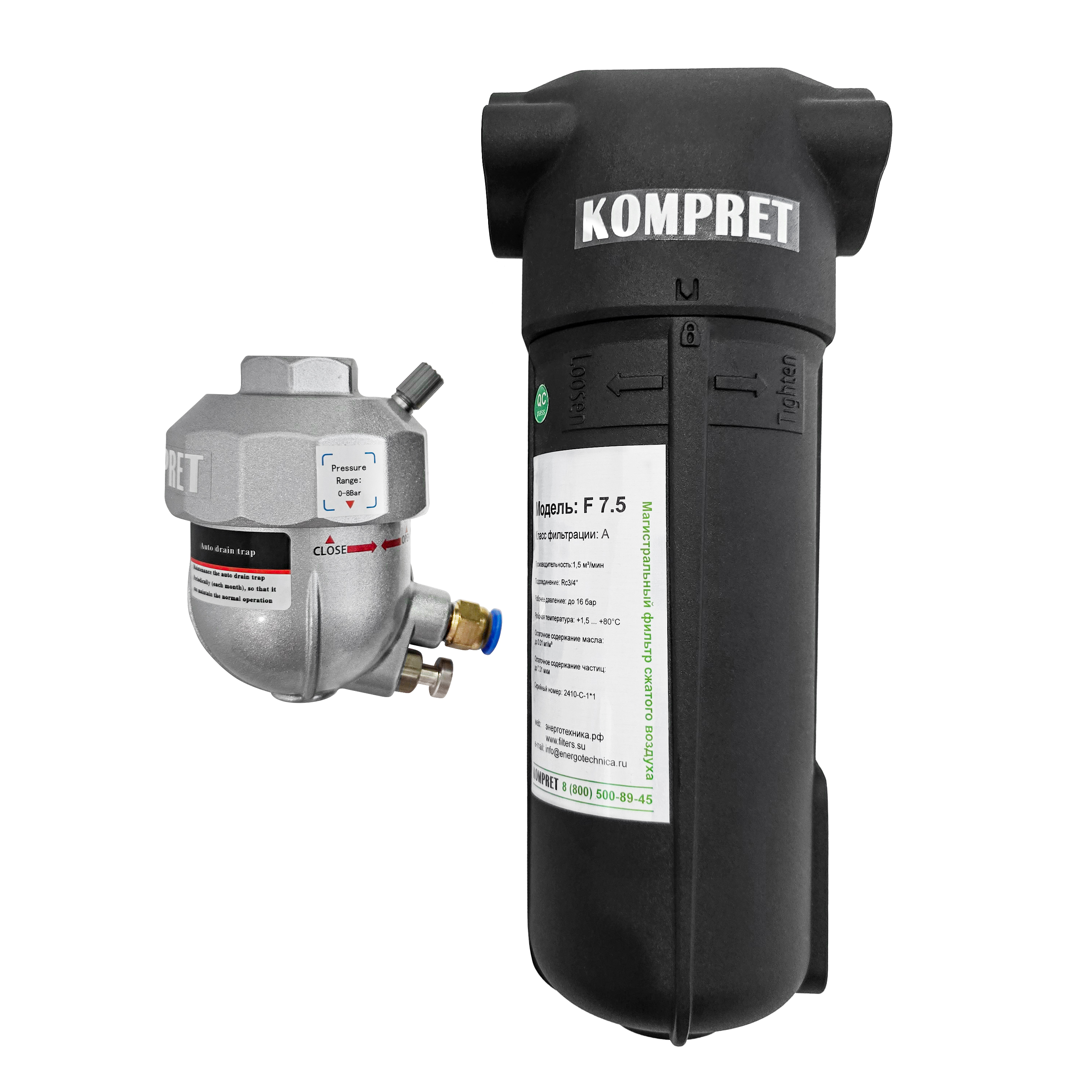

Магистральные фильтры KOMPRET серии F и FF.
- Производительность: 1,50 - 250,0 м3/мин
- Давление: 10 - 16 бар
- Рекомендуют использовать для удаления из сжатого воздуха пыли, грубых частиц, масла и конденсата
- Серия представлена с четырьмя степенями очистки
- высокая степень фильтрации (по частицам от 5 до 0,01 мкм, по маслу от 5 до 0,003 мг/м³ в зависимости от типа картриджа)
- Рабочая температура +1.5 ... +80°C
- Основные особенности данных фильтров заключаются в уменьшенных потерях давления, легкость в смене картриджа, который устанавливается с применением специального крепежа
- Фильтры можно использовать для удаления синтетического и минерального масла
- В стандартном исполнении максимальное давление до 16 бар
Типы картриджей и характеристики:
| Тип | Применение | Степень очистки | Содержание масла | Начальное диф.давление |
| Тип C | Поршневые и винтовые компрессоры | 3 мкм | 5 мг/м3 5ppm | ≤0.007MPa |
| Тип T | Винтовые компрессоры | 1 мкм | 0.5 мг/м³ 0.5ppm | ≤0.007MPam |
| Тип A | Высокоэффективно очищенный общепромышленный сжатый воздух | 0.01 мкм | 0.01 мг/м³ 0.01ppm | ≤0.01MPa |
| Тип AA | Супер эффективно очищенный общепромышленный сжатый воздух | 0.01 мкм | 0.001 мг/м³ 0.01ppm | ≤0.01MPa |
| Тип H | Удаление паров масла из сжатого воздуха | 0.003 мг/м³ 0.01ppm | ≤0.01MPa | |
| Тип TR | Универсальный пылевой фильтр | 1 мкм | ≤0.007MPa | |
| Тип AR | Высокоэффективный пылевой фильтр | 0.01 мкм | ≤0.01MPa |
Технические данные:
Модель
|
Производительность
(м3/мин) |
Давление (бар)
|
Катридж
|
Масса (кг)
|
Габариты ВхШ, мм
|
Подсоединение
|
| F 7.5 | 1,50 | 16 | 1x07.5 | 1,3 | 251х100 | Rc3/4" |
| F 11 | 2,00 | 16 | 1x011 | 2,5 | 301х100 | Rc3/4" |
| F 15 | 3,00 | 16 | 1x015 | 3,05 | 320х132 | Rc 1" |
| F 22 | 4,00 | 16 | 1x022 | 3,15 | 320х132 | Rc 1 1/2" |
| F 37 | 7,00 | 16 | 1x037 | 3,35 | 420х132 | Rc 1 1/2" |
| F 55 | 10,00 | 16 | 1x055 | 6,20 | 536х165 | Rc 2" |
| F 75 | 14,00 | 16 | 1x075 | 6,50 | 536х165 | Rc 2 1/2" |
| F 110 | 18,00 | 16 | 1x110 | 11,0 | 531х215 | Rc 2 1/2" |
| F 132 | 22,00 | 16 | 1x132 | 7,95 | 531х215 | Rc 3" |
| F 160 | 28,00 | 16 | 1x160 | 8,8 | 696х215 | Rc 3" |
| F 185 | 33,00 | 16 | 1x185 | 8,85 | 696х215 | Rc 3" |
| FF 185 | 33,00 | 10 | 1x110 + 1x075 | 67,5 | 1055х513 | DN80 |
| FF 220 | 38,00 | 10 | 2x110 | 75,5 | 1120х513 | DN100 |
| FF 270 | 46,00 | 10 | 2x132 | 81,5 | 1270х513 | DN100 |
| FF 315 | 55,00 | 10 | 2x110 + 1x075 | 105,0 | 1100х565 | DN125 |
| FF 385 | 67,00 | 10 | 2x132 + 1x110 | 110,0 | 1125х565 | DN125 |
| FF 400 | 75,00 | 10 | 1x132 + 3x110 | 136,0 | 1263х657 | DN125 |
| FF 500 | 85,00 | 10 | 4x132 | 150,0 | 1412х657 | DN150 |
| FF 550 | 95,00 | 10 | 2x132 + 3x110 | 185,0 | 1288х706 | DN150 |
| FF 650 | 110,00 | 10 | 5x132 | 190,0 | 1459х706 | DN150 |
| FF 750 | 130,00 | 10 | 5x132 | 220,0 | 1355х780 | DN200 |
| FF 900 | 160,00 | 10 | 7x132 | 240,0 | 1355х780 | DN200 |
| FF 1000 | 180,00 | 10 | 6x132 + 3x110 | 360,0 | 1438х830 | DN200 |
| FF 1150 | 200,00 | 10 | 9x132 | 375,0 | 1600х830 | DN200 |
| FF 1450 | 250,00 | 10 | 8x132 + 4x110 | 400,0 | 1517х930 | DN250 |
F 7.5
Производительность: 1,50 (м3/мин)
Давление: 16 бар
Катридж: 1x07.5
Масса: 1,3 (кг)
Габариты, ВхШ: 251х100 (мм)
Подсоединение: Rc3/4"
F 11
Производительность: 2,00 (м3/мин)
Давление: 16 бар
Катридж: 1x011
Масса: 2,5 (кг)
Габариты, ВхШ: 301х100 (мм)
Подсоединение: Rc3/4"
F 15
Производительность: 3,00 (м3/мин)
Давление: 16 бар
Катридж: 1x015
Масса: 3,05 (кг)
Габариты, ВхШ: 320х132 (мм)
Подсоединение: Rc 1"
F 22
Производительность: 4,00 (м3/мин)
Давление: 16 бар
Катридж: 1x022
Масса: 3,15 (кг)
Габариты, ВхШ: 320х132 (мм)
Подсоединение: Rc 1 1/2"
F 37
Производительность: 7,00 (м3/мин)
Давление: 16 бар
Катридж: 1x037
Масса: 3,35 (кг)
Габариты, ВхШ: 420х132 (мм)
Подсоединение: Rc 1 1/2"
F 55
Производительность: 10,00 (м3/мин)
Давление: 16 бар
Катридж: 1x055
Масса: 6,20 (кг)
Габариты, ВхШ: 536х165 (мм)
Подсоединение: Rc 2"
F 75
Производительность: 14,00 (м3/мин)
Давление: 16 бар
Катридж: 1x075
Масса: 6,50 (кг)
Габариты, ВхШ: 536х165 (мм)
Подсоединение: Rc 2 1/2"
F 110
Производительность: 18,00 (м3/мин)
Давление: 16 бар
Катридж: 1x110
Масса: 11,0 (кг)
Габариты, ВхШ: 531х215 (мм)
Подсоединение: Rc 2 1/2"
F 132
Производительность: 22,00 (м3/мин)
Давление: 16 бар
Катридж: 1x132
Масса: 7,95 (кг)
Габариты, ВхШ: 531х215 (мм)
Подсоединение: Rc 3"
F 160
Производительность: 28,00 (м3/мин)
Давление: 16 бар
Катридж: 1x160
Масса: 8,80 (кг)
Габариты, ВхШ: 696х215 (мм)
Подсоединение: Rc 3"
F 185
Производительность: 33,00 (м3/мин)
Давление: 16 бар
Катридж: 1x185
Масса: 8,85 (кг)
Габариты, ВхШ: 696х215 (мм)
Подсоединение: Rc 3"
FF 185
Производительность: 33,00 (м3/мин)
Давление: 10 бар
Катридж: 1x110 + 1x075
Масса: 67,5 (кг)
Габариты, ВхШ: 1055х513 (мм)
Подсоединение: DN80
FF 220
Производительность: 38,00 (м3/мин)
Давление: 10 бар
Катридж: 2x110
Масса: 75,5 (кг)
Габариты, ВхШ: 1120х513 (мм)
Подсоединение: DN100
FF 270
Производительность: 46,00 (м3/мин)
Давление: 10 бар
Катридж: 2x132
Масса: 81,5 (кг)
Габариты, ВхШ: 1270х513 (мм)
Подсоединение: DN100
FF 315
Производительность: 55,00 (м3/мин)
Давление: 10 бар
Катридж: 2x110 + 1x075
Масса: 105,0 (кг)
Габариты, ВхШ: 1100х565 (мм)
Подсоединение: DN125
FF 385
Производительность: 67,00 (м3/мин)
Давление: 10 бар
Катридж: 2x132 + 1x110
Масса: 110,0 (кг)
Габариты, ВхШ: 1125х565 (мм)
Подсоединение: DN125
FF 400
Производительность: 75,00 (м3/мин)
Давление: 10 бар
Катридж: 1x132 + 3x110
Масса: 136,0 (кг)
Габариты, ВхШ: 1263х657 (мм)
Подсоединение: DN125
FF 500
Производительность: 85,00 (м3/мин)
Давление: 10 бар
Катридж: 4x132
Масса: 150,0 (кг)
Габариты, ВхШ: 1412х657 (мм)
Подсоединение: DN150
FF 550
Производительность: 95,00 (м3/мин)
Давление: 10 бар
Катридж: 2x132 + 3x110
Масса: 185,0 (кг)
Габариты, ВхШ: 1288х706 (мм)
Подсоединение: DN150
FF 650
Производительность: 110,00 (м3/мин)
Давление: 10 бар
Катридж: 5x132
Масса: 190,0 (кг)
Габариты, ВхШ: 1459х706 (мм)
Подсоединение: DN150
FF 750
Производительность: 130,00 (м3/мин)
Давление: 10 бар
Катридж: 5x132
Масса: 220,0 (кг)
Габариты, ВхШ: 1355х780 (мм)
Подсоединение: DN200
FF 900
Производительность: 160,00 (м3/мин)
Давление: 10 бар
Катридж: 7x132
Масса: 240,0 (кг)
Габариты, ВхШ: 1355х780 (мм)
Подсоединение: DN200
FF 1000
Производительность: 180,00 (м3/мин)
Давление: 10 бар
Катридж: 6x132 + 3x110
Масса: 360,0 (кг)
Габариты, ВхШ: 1438х830 (мм)
Подсоединение: DN200
FF 1150
Производительность: 200,00 (м3/мин)
Давление: 10 бар
Катридж: 9x132
Масса: 375,0 (кг)
Габариты, ВхШ: 1600х830 (мм)
Подсоединение: DN200
FF 1450
Производительность: 250,00 (м3/мин)
Давление: 10 бар
Катридж: 8x132 + 4x110
Масса: 400,0 (кг)
Габариты, ВхШ: 1517х930 (мм)
Подсоединение: DN250
