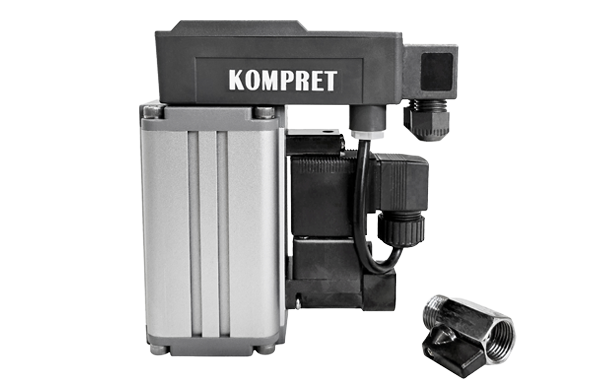

Конденсатоотводчики автоматические серии КА-GM
- Электропитание переменного тока (В): 110/220В；по запросу 24В
- Рабочее давление (бар): 0.8-16
- Максимальная температура эксплуатации: +60°С
- Уровень защиты: IP65
- Антикоррозийная обработка: внутренний и внешний анодированный алюминиевый сплав
- Конденсатоотводчики серии предназначены для отвода конденсата из ресиверов сжатого воздуха (воздухосборников), осушителей, циклонных сепараторов и фильтров сжатого воздуха без потери сжатого воздуха в системе
- Сброс конденсата из конденсатоотводчика производится без потери давления сжатого воздуха в системе. Таким образом, при незначительной стоимости конденсатоотводчик обеспечивает самый экономичный и надежный отвод конденсата
- Метод слива: электромагнитный клапан. У модели KA-GM 60000 - двойной электромагнитный клапан
- Преимущества:
- сброс конденсата в конденсатоотводчике происходит только при достижении установленного уровня накопления (при наполнении внутренней емкости конденсатоотводчика), что обеспечивает отвод конденсата, адаптированный к реальной скорости его образования, без потерь сжатого воздуха
- широкие проходные поперечные сечения исключают проблемы даже при очень загрязненном, вязком или липком конденсате
- специальная интеллектуальная управляющая электроника контролирует состояние конденсатоотводчика и обеспечивает его надежную работу
- Неисправности индицируются светодиодом на панели конденсатоотводчика и могут дистанционно контролироваться через безпотенциальный контакт
- Материал корпуса: алюминиевый сплав, стойкий к окислению, антикоррозионный. У модели KA-GM 60000 - Нержавеющая сталь марки 304
Технические данные:
| Модель | KA-GM 280 | KA-GM 760 | KA-GM 2600 | KA-GM 5300 | KA-GM 12000 | KA-GM 60000 |
| Производительность по условиям всасывания винтового компрессора (м³/мин) | 8 | 22 | 75 | 150 | 350 | 1800 |
| Производительность по условиям производительности осушителя (м³/мин) | 16 | 44 | 150 | 300 | 700 | 3600 |
| Производительность по условиям производительности магистрального фильтра (м³/мин) | 80 | 220 | 750 | 1500 | - | - |
| Производительность по условиям всасывания центробежного компрессора (м³/мин) | - | - | 50 | 120 | 250 | 1200 |
| Производительность по условиям производительности адсорбционного осушителя (м³/мин) | - | - | 45 | 100 | 200 | 1000 |
| Рабочее давление (бар) | 0.8-16 | 0.8-16 | 0.8-16 | 0.8-16 | 0.8-16 | 0.8-16 |
| Подсоединение на входе | G1/2″ | G1/2″ | G1/2″ | G3/4″ | G3/4″ | G2″ |
| Подсоединение слива | G3/8″ | G3/8″ | G3/8″ | G1/2″ | G1/2″ | 2×G1/2″ |
| Подсоединение возврата воздуха | G1/4″ | G1/2″ | G1/2″ | G1/2″ | 2×G1/2″ | |
| Размер выходного отверстия для шлака | G1/2″ | G1/2″ | G1/2″ | G1/2″ | G1/2″ | G1/2″ |
| Размер Ш×Д×В (мм) | 150×68×169 | 173×68×169 | 205×102×169 | 236×122×197 | 312×122×197 | 592×206×290 |
| Вес(кг) | 1.66 | 1.85 | 2.00 | 3.60 | 4.90 | 19.10 |
KA-GM 280
Производительность по условиям всасывания винтового компрессора: 8 (м3/мин)
Производительность по условиям производительности осушителя: 16 (м3/мин)
Производительность по условиям производительности магистрального фильтра: 80 (м3/мин)
Рабочее давление: 0.8-16 (бар)
Подсоединение на входе: G1/2″
Подсоединение слива: G3/8″
Размер выходного отверстия для шлака: G1/2″
Размер Ш×Д×В: 150×68×169 (мм)
Вес: 1.66 (кг)
KA-GM 760
Производительность по условиям всасывания винтового компрессора: 22 (м3/мин)
Производительность по условиям производительности осушителя: 44 (м3/мин)
Производительность по условиям производительности магистрального фильтра: 220 (м3/мин)
Рабочее давление: 0.8-16 (бар)
Подсоединение на входе: G1/2″
Подсоединение слива: G3/8″
Подсоединение возврата воздуха: G1/4″
Размер выходного отверстия для шлака: G1/2″
Размер Ш×Д×В: 150×68×169 (мм)
Вес: 1.85 (кг)
KA-GM 2600
Производительность по условиям всасывания винтового компрессора: 75 (м3/мин)
Производительность по условиям производительности осушителя: 150 (м3/мин)
Производительность по условиям производительности магистрального фильтра: 750 (м3/мин)
Производительность по условиям всасывания центробежного компрессора: 50 (м3/мин)
Производительность по условиям производительности адсорбционного осушителя: 45 (м3/мин)
Рабочее давление: 0.8-16 (бар)
Подсоединение на входе: G1/2″
Подсоединение слива: G3/8″
Подсоединение возврата воздуха: G1/2″
Размер выходного отверстия для шлака: G1/2″
Размер Ш×Д×В: 205×102×169 (мм)
Вес: 2.00 (кг)
KA-GM 5300
Производительность по условиям всасывания винтового компрессора: 150 (м3/мин)
Производительность по условиям производительности осушителя: 300 (м3/мин)
Производительность по условиям производительности магистрального фильтра: 1500 (м3/мин)
Производительность по условиям всасывания центробежного компрессора: 120 (м3/мин)
Производительность по условиям производительности адсорбционного осушителя: 100 (м3/мин)
Рабочее давление: 0.8-16 (бар)
Подсоединение на входе: G3/4″
Подсоединение слива: G1/2″
Подсоединение возврата воздуха: G1/2″
Размер выходного отверстия для шлака: G1/2″
Размер Ш×Д×В: 236×122×197 (мм)
Вес: 3.60 (кг)
KA-GM 12000
Производительность по условиям всасывания винтового компрессора: 350 (м3/мин)
Производительность по условиям производительности осушителя: 700 (м3/мин)
Производительность по условиям всасывания центробежного компрессора: 250 (м3/мин)
Производительность по условиям производительности адсорбционного осушителя: 200 (м3/мин)
Рабочее давление: 0.8-16 (бар)
Подсоединение на входе: G3/4″
Подсоединение слива: G1/2″
Подсоединение возврата воздуха: G1/2″
Размер выходного отверстия для шлака: G1/2″
Размер Ш×Д×В: 312×122×197 (мм)
Вес: 4.90 (кг)
KA-GM 60000
Производительность по условиям всасывания винтового компрессора: 1800 (м3/мин)
Производительность по условиям производительности осушителя: 3600 (м3/мин)
Производительность по условиям всасывания центробежного компрессора: 1200 (м3/мин)
Производительность по условиям производительности адсорбционного осушителя: 1000 (м3/мин)
Рабочее давление: 0.8-16 (бар)
Подсоединение на входе: G2″
Подсоединение слива: 2×G1/2″
Подсоединение возврата воздуха: 2×G1/2″
Размер выходного отверстия для шлака: G1/2″
Размер Ш×Д×В: 592×206×290 (мм)
Вес: 19.10 (кг)
