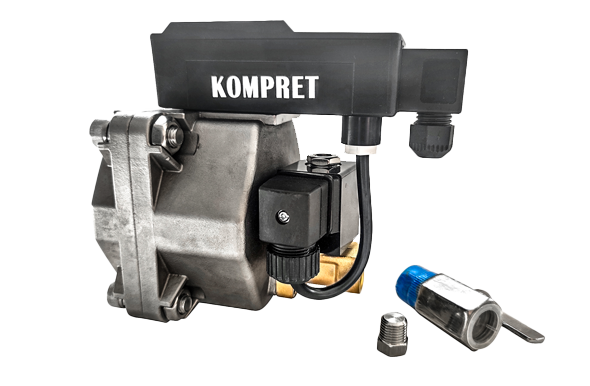

Конденсатоотводчики автоматические серии КА-LM
- Электропитание переменного тока (В): 110/220В；по запросу 24В
- Рабочее давление (бар): 0.1-50 и 0.8-16
- Максимальная температура эксплуатации: +60°С
- Уровень защиты: IP65
- Материал корпуса: алюминиевый сплав, стойкий к окислению, антикоррозионный
- Конденсатоотводчики серии предназначены для отвода конденсата из ресиверов сжатого воздуха (воздухосборников), осушителей, циклонных сепараторов и фильтров сжатого воздуха без потери сжатого воздуха в системе
- Сброс конденсата из конденсатоотводчика производится без потери давления сжатого воздуха в системе. Таким образом, при незначительной стоимости конденсатоотводчик обеспечивает самый экономичный и надежный отвод конденсата
- Преимущества:
- сброс конденсата в конденсатоотводчике происходит только при достижении установленного уровня накопления (при наполнении внутренней емкости конденсатоотводчика), что обеспечивает отвод конденсата, адаптированный к реальной скорости его образования, без потерь сжатого воздуха
- широкие проходные поперечные сечения исключают проблемы даже при очень загрязненном, вязком или липком конденсате
- специальная интеллектуальная управляющая электроника контролирует состояние конденсатоотводчика и обеспечивает его надежную работу
- Неисправности индицируются светодиодом на панели конденсатоотводчика и могут дистанционно контролироваться через безпотенциальный контакт
Технические данные:
| Модель | KA-LMH 40 | KA-LM 45 | KA-LM 85 | KA-LM 150 | KA-LM 350 |
| Производительность по условиям всасывания винтового компрессора (м³/мин) | 40 | 45 | 85 | 150 | 350 |
| Производительность по условиям производительности осушителя (м³/мин) | - | 90 | 170 | 300 | 700 |
| Производительность по условиям производительности магистрального фильтра (м³/мин) | - | 450 | 850 | 1500 | 3500 |
| Производительность по условиям всасывания центробежного компрессора (м³/мин) | - | - | 60 | 120 | 250 |
| Производительность по условиям производительности адсорбционного осушителя (м³/мин) | - | - | 50 | 100 | 200 |
| Антикоррозийная обработка | нержавеющая сталь 304 | Напыление алюминиевого сплава на поверхность | Напыление алюминиевого сплава на поверхность | Напыление алюминиевого сплава на поверхность | Напыление алюминиевого сплава на поверхность |
| Рабочее давление (бар) | 0.1-50 | 0.8-16 | 0.8-16 | 0.8-16 | 0.8-16 |
| Подсоединение на входе | G1/2″ | G1/2″ | G1/2″ | G1/2″ | G1/2″ |
| Подсоединение слива | G1/2″ | G3/8″ | G3/8″ | G1/2″ | G1/2″ |
| Подсоединение возврата воздуха | G1/4″ | G1/4″ | G1/4″ | G1/2″ | G1/2″ |
| Размер выходного отверстия для шлака | G1/2″ | G1/2″ | G1/2″ | G1/2″ | G1/2″ |
| Размер Ш×Д×В (мм) | 177×110×152 | 177×90×186 | 202×90×186 | 202×90×186 | 379×90×186 |
| Вес(кг) | 1.7 | 1.7 | 2.4 | 3.8 | 4.8 |
KA-LMH 40
Производительность по условиям всасывания винтового компрессора: 40 (м3/мин)
Антикоррозийная обработка: нержавеющая сталь 304
Рабочее давление: 0.1-50 (бар)
Подсоединение на входе: G1/2″
Подсоединение слива: G1/2″
Подсоединение возврата воздуха: G1/4″
Размер выходного отверстия для шлака: G1/2″
Размер Ш×Д×В: 177×110×152 (мм)
Вес: 1.7 (кг)
KA-LM 45
Производительность по условиям всасывания винтового компрессора: 45 (м3/мин)
Производительность по условиям производительности осушителя: 90 (м3/мин)
Производительность по условиям производительности магистрального фильтра: 450 (м3/мин)
Антикоррозийная обработка: Напыление алюминиевого сплава на поверхность
Рабочее давление: 0.8-16 (бар)
Подсоединение на входе: G1/2″
Подсоединение слива: G3/8″
Подсоединение возврата воздуха: G1/4″
Размер выходного отверстия для шлака: G1/2″
Размер Ш×Д×В: 177×90×186 (мм)
Вес: 1.7 (кг)
KA-LM 85
Производительность по условиям всасывания винтового компрессора: 85 (м3/мин)
Производительность по условиям производительности осушителя: 170 (м3/мин)
Производительность по условиям производительности магистрального фильтра: 850 (м3/мин)
Производительность по условиям всасывания центробежного компрессора: 60 (м3/мин)
Производительность по условиям производительности адсорбционного осушителя: 50 (м3/мин)
Антикоррозийная обработка: Напыление алюминиевого сплава на поверхность
Рабочее давление: 0.8-16 (бар)
Подсоединение на входе: G1/2″
Подсоединение слива: G3/8″
Подсоединение возврата воздуха: G1/4″
Размер выходного отверстия для шлака: G1/2″
Размер Ш×Д×В: 202×90×186 (мм)
Вес: 2.4 (кг)
KA-LM 150
Производительность по условиям всасывания винтового компрессора: 150 (м3/мин)
Производительность по условиям производительности осушителя: 300 (м3/мин)
Производительность по условиям производительности магистрального фильтра: 1500 (м3/мин)
Производительность по условиям всасывания центробежного компрессора: 120 (м3/мин)
Производительность по условиям производительности адсорбционного осушителя: 100 (м3/мин)
Антикоррозийная обработка: Напыление алюминиевого сплава на поверхность
Рабочее давление: 0.8-16 (бар)
Подсоединение на входе: G1/2″
Подсоединение слива: G1/2″
Подсоединение возврата воздуха: G1/2″
Размер выходного отверстия для шлака: G1/2″
Размер Ш×Д×В: 202×90×186 (мм)
Вес: 3.8 (кг)
KA-LM 350
Производительность по условиям всасывания винтового компрессора: 350 (м3/мин)
Производительность по условиям производительности осушителя: 700 (м3/мин)
Производительность по условиям производительности магистрального фильтра: 3500 (м3/мин)
Производительность по условиям всасывания центробежного компрессора: 250 (м3/мин)
Производительность по условиям производительности адсорбционного осушителя: 200 (м3/мин)
Антикоррозийная обработка: Напыление алюминиевого сплава на поверхность
Рабочее давление: 0.8-16 (бар)
Подсоединение на входе: G1/2″
Подсоединение слива: G1/2″
Подсоединение возврата воздуха: G1/2″
Размер выходного отверстия для шлака: G1/2″
Размер Ш×Д×В: 379×90×186 (мм)
Вес: 4.8 (кг)
