Компрессоры дизельные передвижные Арсенал ЗИФ до 40 бар: передвижные винтовые компрессоры ЗИФ-ПВ, дизельные компрессоры ЗИФ-ПВ, передвижные компрессора ЗИФ-ПВ, дизельные станции ЗИФ-ПВ до 40 бар. Продажа и сервис дизельных компрессоров Арсенал ЗИФ. Компания Энерготехника.

Дизельные передвижные компрессоры ЗИФ ПВ (до 40 бар) винтовые маслосмазываемые

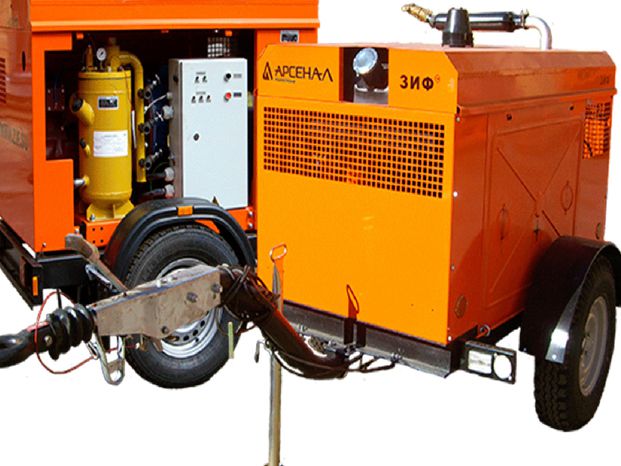

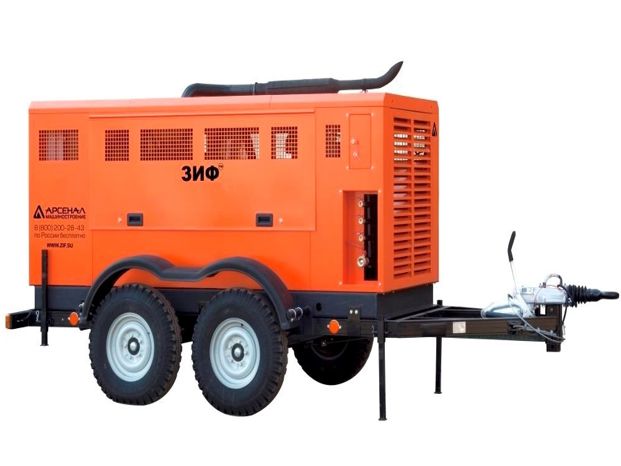

Станция компрессорная передвижная дизельная ЗИФ-ПВ-20/2,2

Производительность: 5.0 - 50.0 м3/мин
Давление: 18 - 40 атм
Охлаждение: водяное
Привод: ДВС, дизель
Расчетный срок эксплуатации: 60000 рабочих часов

Стандартный температурный режим эксплуатации: -25 oC ... + 40 oC
Температурный режим эксплуатации в исполнении 'СЕВЕР': -40 oC ... + 40 oC
Температурный режим эксплуатации в исполнении 'ТРОПИК': -25 oC ... + 50 oC
Возможная опция: прицеп, полуприцеп
Возможная опция: расширенная гарантия

Характеристики

Технические данные: производительность, мощность, масса и габариты, двигатель и т.д.

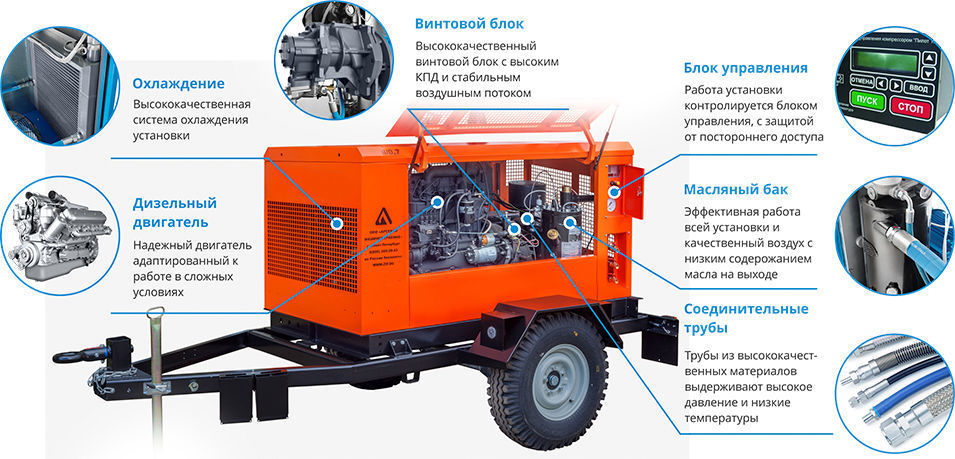

Описание

Компоновка, конструктивные особенности, описание узлов и агрегатов

Рабочее давление 18 бар

Модель	ПВ-5/1,8
Производительность (м3/мин)	5,0
Модель дизеля	ММЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG1-1/4"

Модель	ПВ-10/1,8
Производительность (м3/мин)	10,0
Модель дизеля	ЯМЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG1-1/2"

Модель	ПВ-15/1,8
Производительность (м3/мин)	15,0
Модель дизеля	ЯМЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG2"

Модель	ПВ-20/1,8
Производительность (м3/мин)	20
Модель дизеля	ЯМЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG2"

Модель	ПВ-25/1,8
Производительность (м3/мин)	25
Модель дизеля	ЯМЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG2"

Модель	ПВ-30/1,8
Производительность (м3/мин)	30
Модель дизеля	ТМЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG2"

Модель	ПВ-35/1,8
Производительность (м3/мин)	35
Модель дизеля	ЯМЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG3"

Модель	ПВ-40/1,8
Производительность (м3/мин)	40
Модель дизеля	ЯМЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG3"

Модель	ПВ-45/1,8
Производительность (м3/мин)	45
Модель дизеля	ЯМЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG3"

Модель	ПВ-50/1,8
Производительность (м3/мин)	50
Модель дизеля	ЯМЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG3"

Рабочее давление 20 бар

Модель	ПВ-5/2,0
Производительность (м3/мин)	5
Модель дизеля	ММЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG1-1/4"

Модель	ПВ-10/2,0
Производительность (м3/мин)	10
Модель дизеля	ЯМЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG1-1/2"

Модель	ПВ-15/2,0
Производительность (м3/мин)	15
Модель дизеля	ЯМЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG2"

Модель	ПВ-20/2,0
Производительность (м3/мин)	20
Модель дизеля	ЯМЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG2"

Модель	ПВ-25/2,0
Производительность (м3/мин)	20
Модель дизеля	ТМЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG2"

Модель	ПВ-30/2,0
Производительность (м3/мин)	30
Модель дизеля	ТМЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG2"

Модель	ПВ-35/2,0
Производительность (м3/мин)	35
Модель дизеля	ТМЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG3"

Модель	ПВ-40/2,0
Производительность (м3/мин)	40
Модель дизеля	ТМЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG3"

Модель	ПВ-45/2,0
Производительность (м3/мин)	45
Модель дизеля	ЯМЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG3"

Модель	ПВ-50/2,0
Производительность (м3/мин)	60
Модель дизеля	ЯМЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG3"

Рабочее давление 25 бар

Модель	ПВ-5/2,5
Производительность (м3/мин)	5
Модель дизеля	ММЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG1-1/4"

Модель	ПВ-10/2,5
Производительность (м3/мин)	10
Модель дизеля	ЯМЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG1-1/2"

Модель	ПВ-10/2,5
Производительность (м3/мин)	15
Модель дизеля	ЯМЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG2"

Модель	ПВ-20/2,5
Производительность (м3/мин)	20
Модель дизеля	ЯМЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG2"

Модель	ПВ-25/2,5
Производительность (м3/мин)	25
Модель дизеля	ЯМЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG2"

Модель	ПВ-30/2,5
Производительность (м3/мин)	30
Модель дизеля	ЯМЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG2"

Модель	ПВ-35/2,5
Производительность (м3/мин)	35
Модель дизеля	ЯМЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG3"

Модель	ПВ-40/2,5
Производительность (м3/мин)	40
Модель дизеля	ЯМЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG3"

Модель	ПВ-45/2,5
Производительность (м3/мин)	45
Модель дизеля	ЯМЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG3"

Модель	ПВ-50/2,5
Производительность (м3/мин)	50
Модель дизеля	ЯМЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG3"

Рабочее давление 30 бар

Модель	ПВ-5/3,0
Производительность (м3/мин)	5
Модель дизеля	ММЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG1-1/4"

Модель	ПВ-10/3,0
Производительность (м3/мин)	10
Модель дизеля	ЯМЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG1-1/2"

Модель	ПВ-15/3,0
Производительность (м3/мин)	15
Модель дизеля	ЯМЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG2"

Модель	ПВ-20/3,0
Производительность (м3/мин)	20
Модель дизеля	ЯМЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG2"

Модель	ПВ-25/3,0
Производительность (м3/мин)	25
Модель дизеля	ТМЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG2"

Модель	ПВ-30/3,0
Производительность (м3/мин)	30
Модель дизеля	ТМЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG2"

Модель	ПВ-35/3,0
Производительность (м3/мин)	35
Модель дизеля	ЯМЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG3"

Модель	ПВ-40/3,0
Производительность (м3/мин)	40
Модель дизеля	ЯМЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG3"

Модель	ПВ-45/3,0
Производительность (м3/мин)	45
Модель дизеля	ЯМЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG3"

Модель	ПВ-50/3,0
Производительность (м3/мин)	50
Модель дизеля	CAT
Уровень шума (дБ)	≤90
Присоед. размер	1хG3"

Рабочее давление 35 бар

Модель	ПВ-5/3,5
Производительность (м3/мин)	5
Модель дизеля	ММЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG1-1/4"

Модель	ПВ-10/3,5
Производительность (м3/мин)	10
Модель дизеля	ЯМЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG1-1/2"

Модель	ПВ-15/3,5
Производительность (м3/мин)	15
Модель дизеля	ЯМЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG2"

Модель	ПВ-20/3,5
Производительность (м3/мин)	20
Модель дизеля	ЯМЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG2"

Модель	ПВ-25/3,5
Производительность (м3/мин)	25
Модель дизеля	ТМЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG2"

Модель	ПВ-30/3,5
Производительность (м3/мин)	30
Модель дизеля	ЯМЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG2"

Модель	ПВ-35/3,5
Производительность (м3/мин)	35
Модель дизеля	ЯМЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG3"

Модель	ПВ-40/3,5
Производительность (м3/мин)	40
Модель дизеля	ЯМЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG3"

Модель	ПВ-45/3,5
Производительность (м3/мин)	45
Модель дизеля	по запросу
Уровень шума (дБ)	≤90
Присоед. размер	1хG3"

Модель	ПВ-50/3,5
Производительность (м3/мин)	50
Модель дизеля	по запросу
Уровень шума (дБ)	≤90
Присоед. размер	1хG3"

Рабочее давление 40 бар

Модель	ПВ-5/4,0
Производительность (м3/мин)	5
Модель дизеля	ММЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG1-1/4"

Модель	ПВ-10/4,0
Производительность (м3/мин)	10
Модель дизеля	ЯМЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG1-1/2"

Модель	ПВ-15/4,0
Производительность (м3/мин)	15
Модель дизеля	ЯМЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG2"

Модель	ПВ-20/4,0
Производительность (м3/мин)	20
Модель дизеля	ЯМЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG2"

Модель	ПВ-25/4,0
Производительность (м3/мин)	25
Модель дизеля	ЯМЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG2"

Модель	ПВ-30/4,0
Производительность (м3/мин)	30
Модель дизеля	ZVP
Уровень шума (дБ)	≤90
Присоед. размер	1хG2"

Модель	ПВ-35/4,0
Производительность (м3/мин)	35
Модель дизеля	ЯМЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG3"

Модель	ПВ-40/4,0
Производительность (м3/мин)	40
Модель дизеля	ЯМЗ
Уровень шума (дБ)	≤90
Присоед. размер	1хG3"

Модель	ПВ-45/4,0
Производительность (м3/мин)	40
Модель дизеля	по запросу
Уровень шума (дБ)	≤90
Присоед. размер	1хG3"

Модель	ПВ-50/4,0
Производительность (м3/мин)	50
Модель дизеля	по запросу
Уровень шума (дБ)	≤90
Присоед. размер	1хG3"

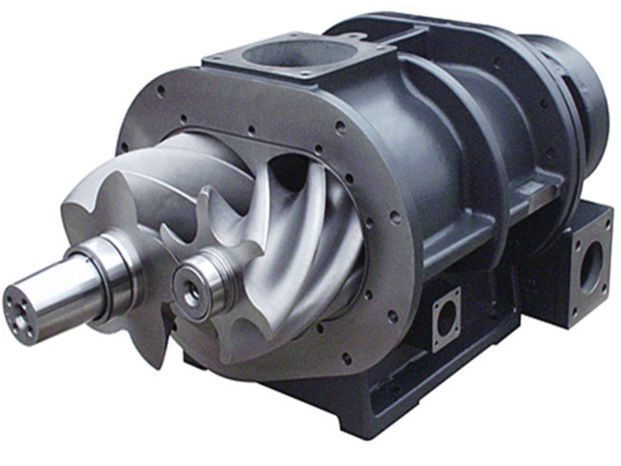

Винтовой блок (винтовая компрессорная ступень) компрессора 'Арсенал' ЗИФ ПВ-12/0,7

Самая современная конструкция винтовой ступени сжатия

Винтовой блок (винтовая компрессорная ступень) компрессора ЗИФ 'Арсенал'

Производство: оригинальный компрессорный блок 'АРМ' производства ЗИФ 'Арсенал'
Роторы: альфа-профиля из высококачественной углеродистой стали
Диаметр ротора и центр баланса: большой
Корпус блока ступени: высококачественный чугун
Эффективная производительность: ≥ 95 %
Mаксимальная рабочая температура: 110oC при продолжительной работе
Профиль конструкции: 5-е поколение винтовых ассиметричных роторов 5:6. Профиль наиболее высокой эффективности!

Передаточное трансмиссионное число: 1:1
Уровень звукового давления: тихий
Подпишники: усиленные, SKF (Швеция), или Nachi (Япония), рассчитанные на радиальные нагрузки ременного приводного вала SIMRIT с термической памятью
Потеря энергии: ультра-низкая
Срок службы винтовых блоков 'АРМ': 60 000 м/ч
Изготовление: станочно-роботизированное
Основание: установлена на виброопорах

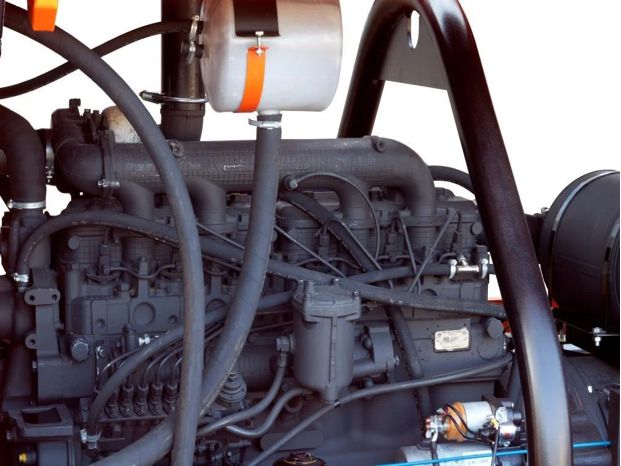

Классический дизельный двигатель

Двигатель: простой, надежный и неприхотливый ЯМЗ (Россия) и ММЗ (Белоруссия)
Метод охлажения: масляное охлаждение
Подогрев: свеча подогрева или (опционально) предпусковой подогреватель для 'холодного пуска'
Привод винтового блока: через сцепление ММЗ, ЯМЗ или ГАЗ - сухое, однодивковое, фрикционное

Топливный бак: 'Резервуар' (Россия) пустосварной с перегородками, поплавковыми датчиками уровня, приемными фильтрами
Объем топливного бака: от 80л до 300л
Опционально: дополнительные топливные баки

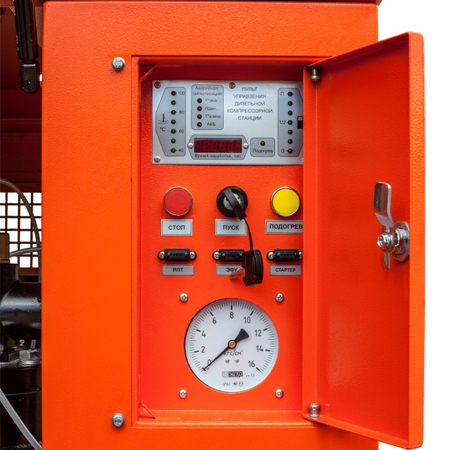

Система управления с интуитивно понятным управлением и кириллическими надписями

Система управления компрессора ЗИФ с интуитивно понятным управлением и кириллическими надписями

Язык надписей: РУССКИЙ
Приборный щит: вандалоустойчивый, рассчитанный на экстремально низкие и высокие температуры, резкие перепады температуры, повышенную влажность
Индикация: интуитивно понятные средства управления и индикации

Датчики аварийной защиты:
1) минимального давления масла дизеля,
2) перегрева дизеля,
3) перегрева компрессора

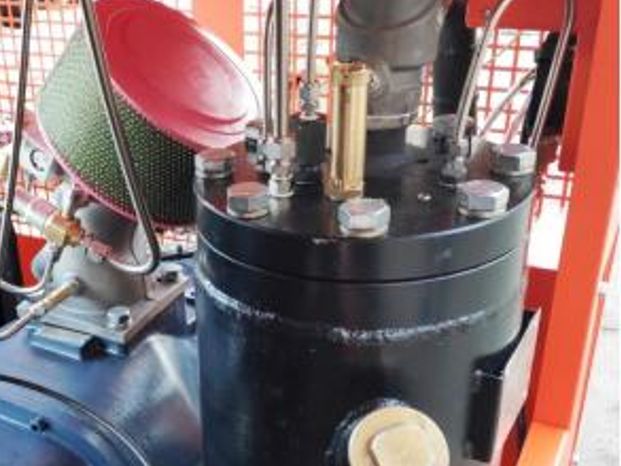

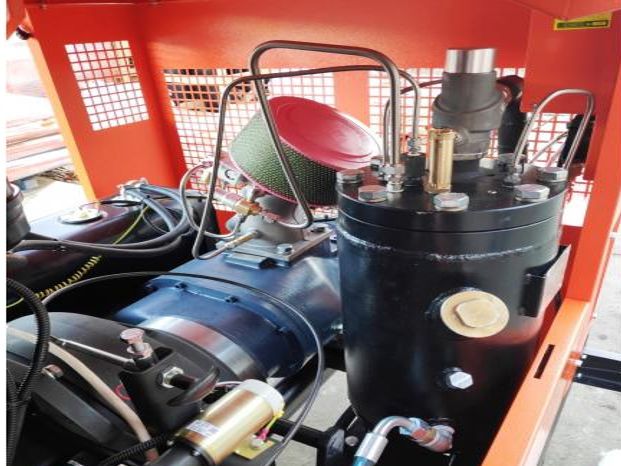

Система маслоотделения

Резервуар: вертикально расположенный, под давлением 'Термокам' (Россия) для двухступенчатой очистки сжатого воздуха от паров масла:
1)гравитационно-центробежная сепарация в резервуаре,
2)отделение маслосепаратором погружного типа
Конструкция: комбинированный, для сепарации паров масла от сжимаемого газа
Отделение: превосходная сепарация паров масла, остаточное содержание в газе до 0.03 г/м3

Расположение: вертикальное, для маслосепаратора большой площади фильтрации паров масла
Дифдавление: потеря давления не более 0.02 МПа
Подогрев: для компрессорных станций от 12 м3/мин устанавливается змеевик подогрева масла в резервуаре для эксплуатации от -40oC

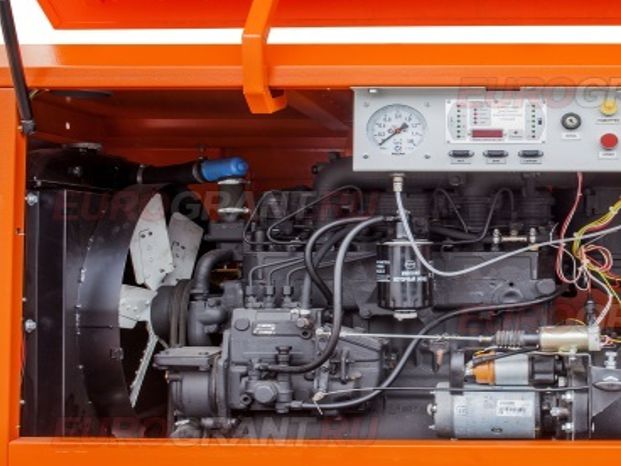

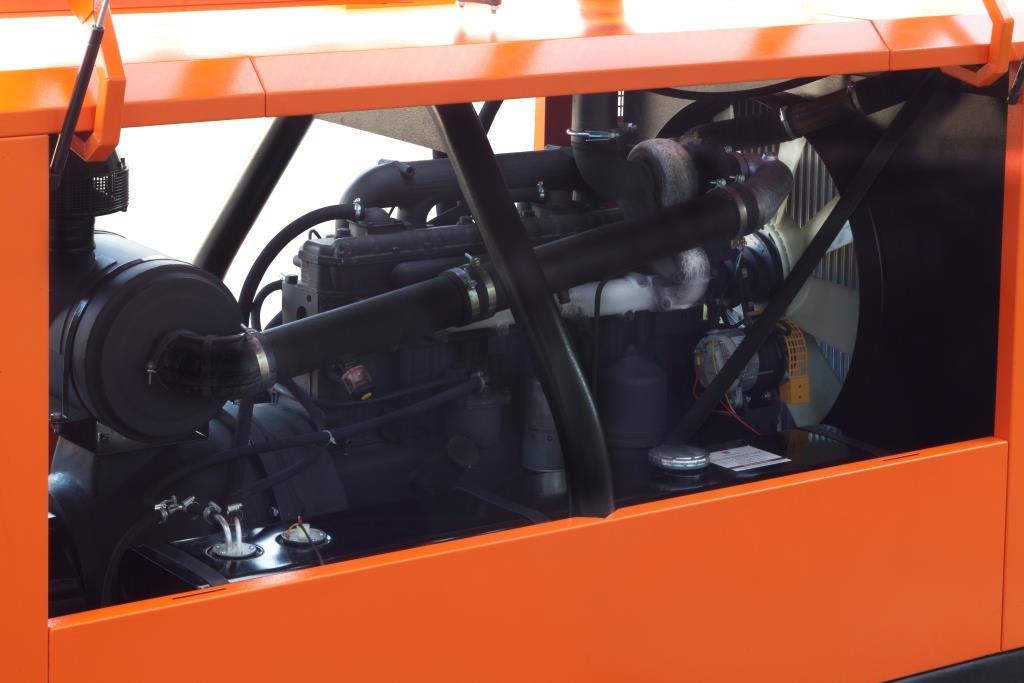

Система маслоохлаждения

Маслоохладитель: 'Термокам' (Россия) специальной серии из алюминиевого профиля без пайки
Опционально: доохладитель сжатого воздуха

Опционально: маслоохладители для 'Тропической эксплуатации' до +50oC

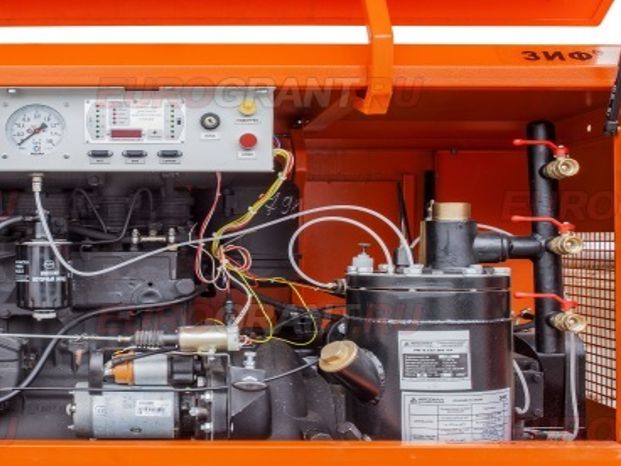

Система пневморегулирования

Клапаны: собственные дроссельные клапаны 'АРСМАШ' (Россия) или VMC (Италия) с пневмоуправлением регулируют производительность за счет автоматического дросселирования
Режим эксплуатации: дроссельные клапаны рассчитаны на эксплуатацию при сильной запыленности и обилии конденсата

Предохранительные клапаны: Goetze (Германия)

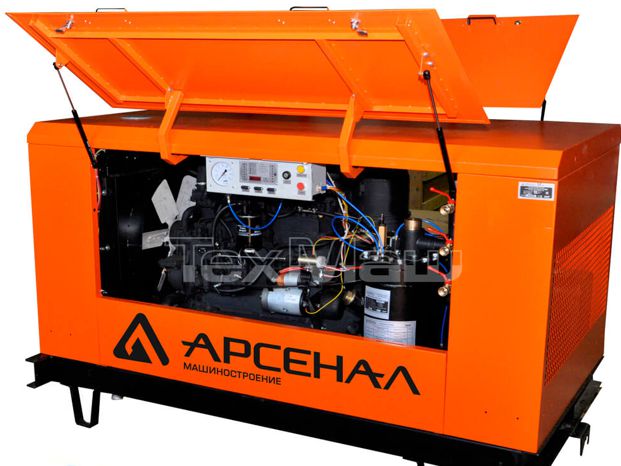

Корпус

Кожух: стальной, обладает оптимальной эргономикой, окрашен порошковой эмалью
Рама: сварная, с центральной стойкой подьема (для компрессорных станций от 12м3/мин)

Опционально: шасси, независимая торсионная подвеска, оси Knott (Германия)
Двухосное шасси: для компрессорных станций от 1.5 т, с тормозом наката и стояночнм тормозом

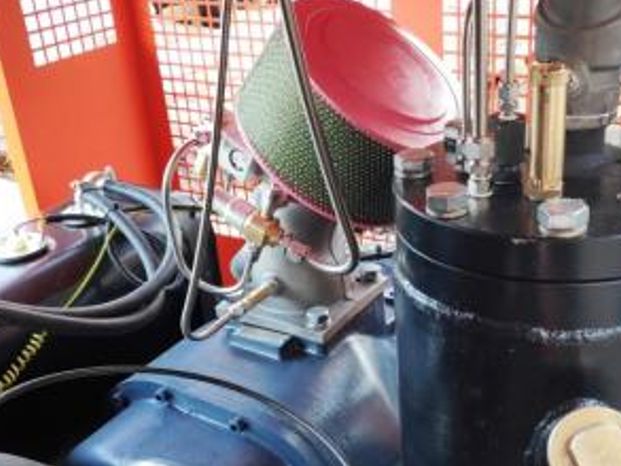

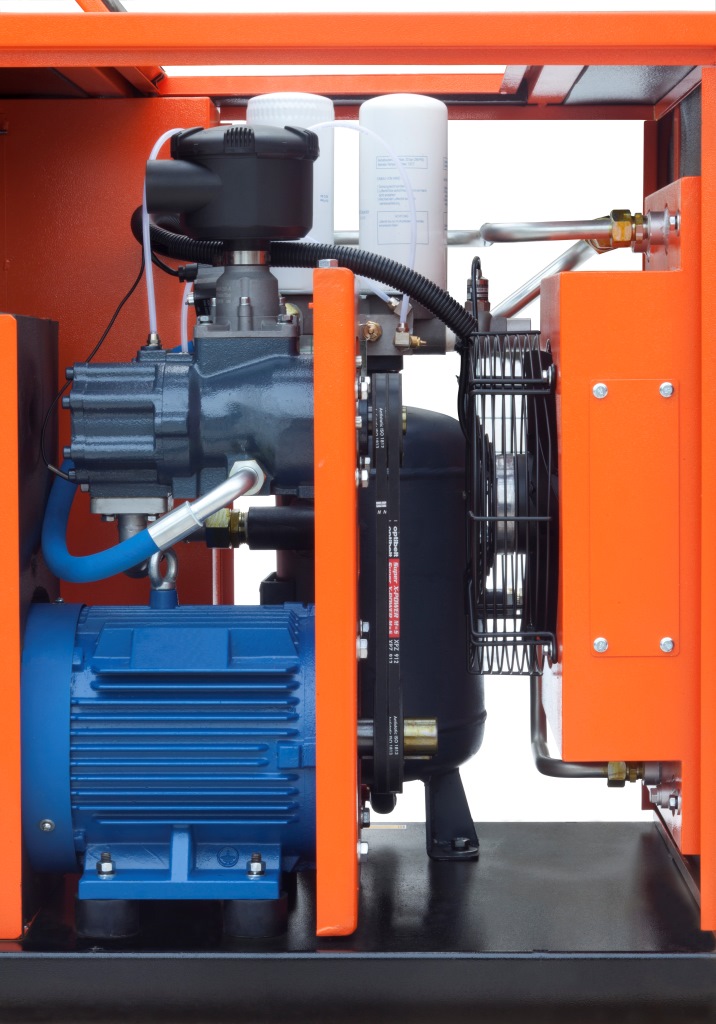

Клапан всасывающий

Уровень высокого вакуума: 700 мм рт. ст.
Большая площадь всасывания
Низкое энергопотребление на рабочей фазе разгрузки
Алюминиевый сплав: не обрузует ржавчины, не реагирует на изменения температуры

Защищенность: предотвращает обратные утечки газа и масла при закрытии
Соленоид: использованы электромагнитные
Резина: в мембране клапана применена фторозамещенная резина
Встраиваемая продуманная конструкция, для длительной эксплуатации, обеспечивает низкие эксплуатационные расходы

Блок воздушного охлаждения - охлаждающие вентиляторы

Вид охлаждения: воздушное
Звуковое давление: низкое
Производительность: высокая для потока охлаждающего воздуха

Легкий в сервисном обслуживании

Маслосепаратор

Патент: ZL201720512855.1
Тип: погружной, максимальный объем площади сепарации
Максимальное рабочее давление: 20 атм

Эффективная сепарация: превосходное отделение паров масла, степень зерна фильтрации до 3 мкм
Срок замены: до 4000 часов работы
Максимально возможная потеря давления: 0.12 МПа

Воздушный фильтр

компрессора передвижного дизельного ЗИФ ПВ

Тип: модульный или в сборе, система Picolino
Компрессия: низкая
Конструкция: многофункциональная

Высокотехнологичный, хорошая гибкость
Хорошая пенополиуретановая упругость

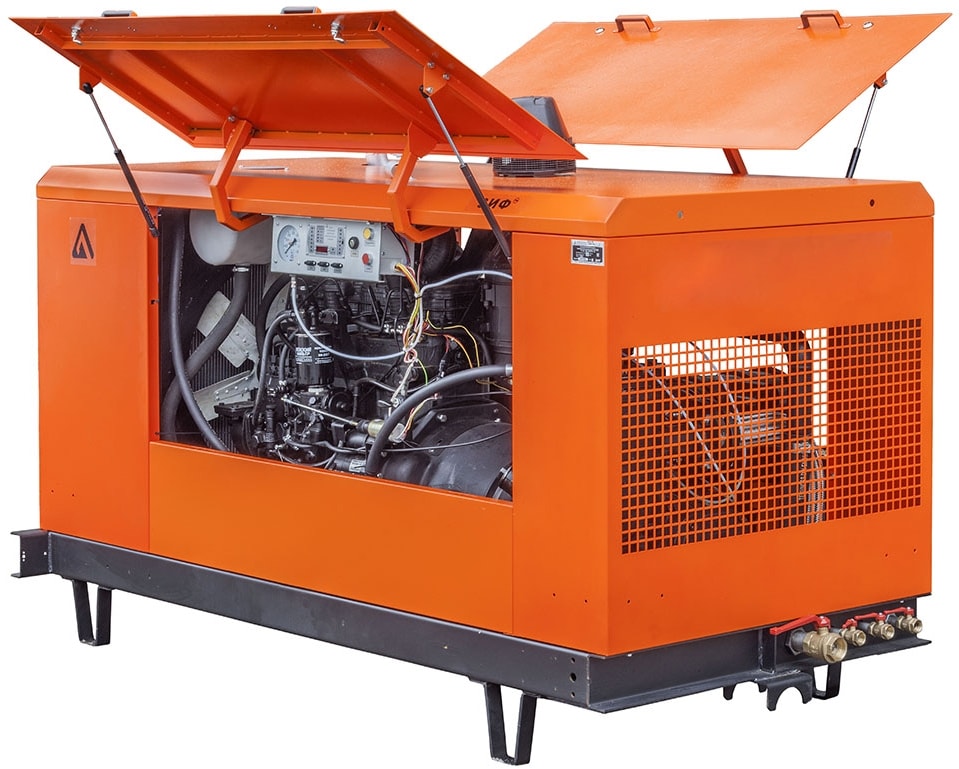

Производимые испытания компрессоров

1 этап контроля: контроль качества поступаемых компонентов
2 этап контроля: контроль качества сборки
3 этап контроля: испытания собранного компрессора перед отгрузкой в соответствии с испытательными стандартами:

Испытательный стандарт	Наименование
JB/T6430-2014	Стандарт производства винтовых воздушных компрессоров
GB19153-2009	Стандарт проверки энерго эффективности компрессоров
GB/T15487-1995	Проверка производительности комппрессоров
GBT3853-1998	Испытание на соответствие техническим условиям воздушного компрессора
GB/T4980-2003	Измерение уровня шума компрессора

Испытательный стандарт	Наименование
GB 22207-2008	Проверка безопасности компрессора
GB/T7777-2003	Проверка механических колебаний
GB/T13277.1-2008	Проверка загрязненности сжатого воздуха
GB10892-2005	Проверка эксплуатационных параметров компрессора
GB16754-2008	Проверка остановки и экстренной остановки компрессора

Испытательный стандарт	Наименование
JB/T7663.1-2005	Соответствие техническим стандартам упаковки
GBT6165-2008	Проверка воздушного фильтра на сопротивление и эффективность
GB150.1-4-2011	Проверка сосудов под давлением
GB/T 25198-2010	Проверка уплотнений винтовой пары
GB/T13384-2008	Соответствие упаковки электронных приборов
GB18613-2012	Проверка эффективности и работоспособности электродвигателя

Удобство транспортировки и передвижения

Удобство передвижения компрессоров ЗИФ ПВ

Удобство: благодаря своей конструкции компрессоры ЗИФ могут передвигаться на любые расстояния

Защищенность: все узлы надежно закреплены, ступень сжатия и электродвигатель имеют собственные виброопоры

Сводный перечень основных компонентов компрессора:

Наименование	Бренд
Компрессорный блок	'АРМ' (Арсмаш), Россия
Дизельный двигатель	ЯМЗ, Россия
Дизельный двигатель	ММЗ, РБ
Подшипники	SKF, Швеция

Наименование	Бренд
Подшипники	Nachi, Япония
Манжеты	SIMRIT
Оси	Knott, Германия
Спепление привода винтового блока	ММЗ, ЯМЗ, ГАЗ
Топливный бак	'Резервуар', Россия

Наименование	Бренд
Резервуар сепарации паров масла	'Термокам', Россия
Дроссельные клапаны	АРСМАШ, Россия
Дроссельные клапаны	VMC, Италия
Предохранительные клапаны	Goetze, Россия

Характеристики

Технические данные: производительность, мощность, масса и габариты, двигатель и т.д.
Описание

Компоновка, конструктивные особенности, описание узлов и агрегатов

О заводе АрсМаш

Завод «Арсенал Машиностроение» – российский компрессорный завод, оснащенный современными цифровыми технологиями и оборудованием для серийного выпуска компрессорных станций. АрсМаш выпускает винтовые пары собственного производства на самым современном и уникальным оборудовании, оснащен токарным парком с числовым программным управлением от лучших мировых производителей (Heckert, Holroyd). Выпускает компрессоры ЗИФ для всех отраслей промышленности. Основан в 1938 г.

Компания ЭнергоТехника - официальный дистрибьютер по продажам и сервису компрессоров ЗИФ АрсМаш. Пришлите ваши требования для закупки – мы их обработаем. Предоставим вам демократичные цены, лучший сервис, быструю доставку, все необходимые документы и сертификаты. С нами приятно работать!

Продаем и обслуживаем

компрессорное оборудование и системы подготовки сжатого воздуха, а также дизельные и бензиновые электростанции. Поставляем запчасти, фильтры, масла, ремкомплекты. Выполняем ремонтные работы и сервис. Мы очень стремимся работать качественнее, оперативнее, гибко подстраиваясь под производственный график, и вообще лучше всех на рынке!, поддерживать бесперебойную эксплуатацию Вашего компрессорного оборудования по демократичной стоимости. Приглашаем на комплексное сервисное обслуживание предприятия, эксплуатирующие:

а также:

Подробнее

Сервисная поддержка

Наши профессионалы работают:

Понедельник - Пятница:: 8:00 -18:00 (мск)

Суббота - Воскресенье: выходные: (возможны только экстренные выезды сервисных инженеров)

Техническая поддержка:

8 (800) 500-89-45
