УЛИЧНЫЕ ОБЩЕПРОМЫШЛЕННЫЕ ЭЛЕКТРИЧЕСКИЕ ВИНТОВЫЕ КОМПРЕССОРНЫЕ СТАНЦИИ ЗИФ-СВЭ (ШР) маслосмазываемые
- Температурный режим эксплуатации в исполнении 'СЕВЕР': -40 oC ... + 40 oC
- Для уличной эксплуатации (в кожухе) или под навесом/в неотапливаемом цеху (без кожуха)
- Центральная стойка подьема
- Возможная опция: прицеп, салазки под раму
- Возможная опция: изолированная нейтраль до 45 кВт
- Возможная опция: сетевой выход 220В
- Возможная опция: расширенная гарантия
Технические данные:
Рабочее давление 7 бар

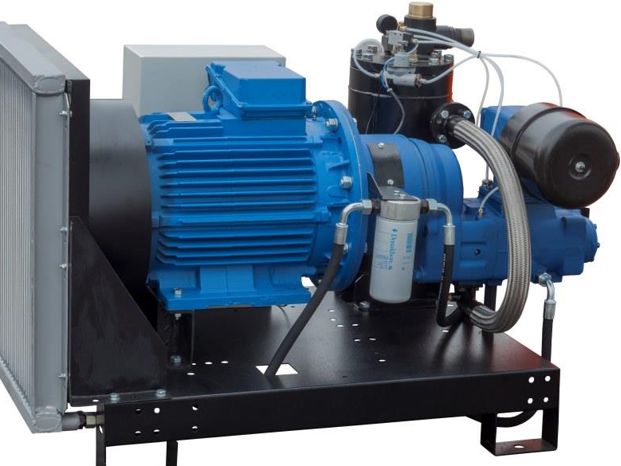

| Модель | ЗИФ-СВЭ-3,0/0,7 без кожуха |
| Производительность (м3/мин) | 3,0 |
| Мощность (кВт) | 18.5 |
| Модель винтового блока | АРМ20 |
| Габариты, Д/Ш/В (мм) | 1320/ 800/ 940 |
| Масса (кг) | 400 |
| Подсоединение | 3хG 3/4" |
| Исполнение | Цеховое, IP54 |
| Модель | ЗИФ-СВЭ-4,0/0,7 без кожуха |
| Производительность (м3/мин) | 4,0 |
| Мощность (кВт) | 22 |
| Модель винтового блока | АРМ20 |
| Габариты, Д/Ш/В (мм) | 1320/ 800/ 940 |
| Масса (кг) | 425 |
| Подсоединение | 3хG 3/4" |
| Исполнение | Цеховое, IP54 |
| Модель | ЗИФ-СВЭ-5,2/0,7У без кожуха |
| Производительность (м3/мин) | 5,2 |
| Мощность (кВт) | 30 |
| Модель винтового блока | АРМ20 |
| Габариты, Д/Ш/В (мм) | 2014/ 1060/ 1590 |
| Масса (кг) | 590 |
| Подсоединение | 3хG 3/4" |
| Исполнение | Цеховое, IP54 |

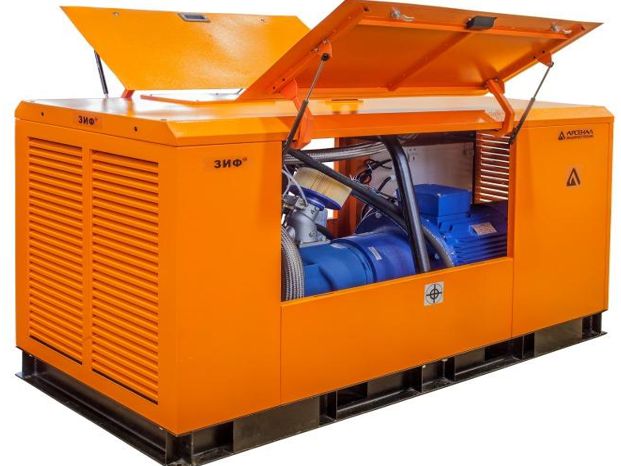

| Модель | ЗИФ-СВЭ-3,0/0,7 в кожухе |
| Производительность (м3/мин) | 3,0 |
| Мощность (кВт) | 18.5 |
| Модель винтового блока | АРМ20 |
| Габариты, Д/Ш/В (мм) | 1500/ 870/ 1140 |
| Масса (кг) | 505 |
| Подсоединение | 3хG 3/4" |
| Исполнение | Уличное, IP54 |
| Модель | ЗИФ-СВЭ-4,0/0,7 в кожухе |
| Производительность (м3/мин) | 4,0 |
| Мощность (кВт) | 22 |
| Модель винтового блока | АРМ20 |
| Габариты, Д/Ш/В (мм) | 1500/ 870/ 1140 |
| Масса (кг) | 530 |
| Подсоединение | 3хG 3/4" |
| Исполнение | Уличное, IP54 |
| Модель | ЗИФ-СВЭ-5,2/0,7 в кожухе |
| Производительность (м3/мин) | 5,2 |
| Мощность (кВт) | 30 |
| Модель винтового блока | АРМ20 |
| Габариты, Д/Ш/В (мм) | 1500/ 870/ 1140 |
| Масса (кг) | 530 |
| Подсоединение | 3хG 3/4" |
| Исполнение | Уличное, IP54 |
| Модель | ЗИФ-СВЭ-6,3/0,7У без кожуха |
| Производительность (м3/мин) | 6,3 |
| Мощность (кВт) | 37 |
| Модель винтового блока | АРМ20 |
| Габариты, Д/Ш/В (мм) | 2014/ 1060/ 1590 |
| Масса (кг) | 600 |
| Подсоединение | 3хG 3/4" |
| Исполнение | Цеховое, IP54 |
| Модель | ЗИФ-СВЭ-7,8/0,7У без кожуха |
| Производительность (м3/мин) | 7,8 |
| Мощность (кВт) | 45 |
| Модель винтового блока | АРМ20 |
| Габариты, Д/Ш/В (мм) | 2014/ 1060/ 1590 |
| Масса (кг) | 610 |
| Подсоединение | 1хG 1/2" |
| Исполнение | Цеховое, IP54 |
| Модель | ЗИФ-СВЭ-10,6/0,7 без кожуха |
| Производительность (м3/мин) | 10,6 |
| Мощность (кВт) | 55 |
| Модель винтового блока | АРМ20 |
| Габариты, Д/Ш/В (мм) | 2300/ 1080/ 1270 |
| Масса (кг) | 1380 |
| Подсоединение | 1хG 2” |
| Исполнение | Цеховое, IP54 |
| Модель | ЗИФ-СВЭ-6,3/0,7 в кожухе |
| Производительность (м3/мин) | 6,3 |
| Мощность (кВт) | 37 |
| Модель винтового блока | АРМ20 |
| Габариты, Д/Ш/В (мм) | 1500/ 870/ 1140 |
| Масса (кг) | 560 |
| Подсоединение | 3хG 3/4" |
| Исполнение | Уличное, IP54 |
| Модель | ЗИФ-СВЭ-7,8/0,7 в кожухе |
| Производительность (м3/мин) | 7,8 |
| Мощность (кВт) | 45 |
| Модель винтового блока | АРМ20 |
| Габариты, Д/Ш/В (мм) | 2000/ 1060/ 1250 |
| Масса (кг) | 810 |
| Подсоединение | 1хG 1/2" |
| Исполнение | Уличное, IP54 |
| Модель | ЗИФ-СВЭ-10,6/0,7 в кожухе |
| Производительность (м3/мин) | 10,6 |
| Мощность (кВт) | 55 |
| Модель винтового блока | АРМ20 |
| Габариты, Д/Ш/В (мм) | 2300/ 1080/ 1270 |
| Масса (кг) | 1450 |
| Подсоединение | 1хG 2” |
| Исполнение | Цеховое, IP54 |
| Модель | ЗИФ-СВЭ-13,0/0,7 без кожуха |
| Производительность (м3/мин) | 13 |
| Мощность (кВт) | 75 |
| Модель винтового блока | АРМ20 |
| Габариты, Д/Ш/В (мм) | 2435/ 1060/ 1419 |
| Масса (кг) | 1410 |
| Подсоединение | 1хG 2" |
| Исполнение | Цеховое, IP54 |
| Модель | ЗИФ-СВЭ-16,0/0,7 без кожуха |
| Производительность (м3/мин) | 16 |
| Мощность (кВт) | 90 |
| Модель винтового блока | АРМ20 |
| Габариты, Д/Ш/В (мм) | 2014/ 1060/ 1590 |
| Масса (кг) | 1540 |
| Подсоединение | 1хG 2 1/2" |
| Исполнение | Цеховое, IP54 |
| Модель | ЗИФ-СВЭ-13,0/0,7 в кожухе |
| Производительность (м3/мин) | 13 |
| Мощность (кВт) | 75 |
| Модель винтового блока | АРМ20 |
| Габариты, Д/Ш/В (мм) | 2435/ 1060/ 1419 |
| Масса (кг) | 1480 |
| Подсоединение | 1хG 2" |
| Исполнение | Уличное, IP54 |
| Модель | ЗИФ-СВЭ-16,0/0,7 в кожухе |
| Производительность (м3/мин) | 16 |
| Мощность (кВт) | 90 |
| Модель винтового блока | АРМ20 |
| Габариты, Д/Ш/В (мм) | 2435/ 1060/ 1419 |
| Масса (кг) | 1610 |
| Подсоединение | 1хG 2 1/2" |
| Исполнение | Уличное, IP54 |
Рабочее давление 10 бар
| Модель | ЗИФ-СВЭ-3,5/1,0 без кожуха |
| Производительность (м3/мин) | 3,5 |
| Мощность (кВт) | 22 |
| Модель винтового блока | АРМ20 |
| Габариты, Д/Ш/В (мм) | 1380/ 800/ 940 |
| Масса (кг) | 425 |
| Подсоединение | 3хG 3/4" |
| Исполнение | Цеховое, IP54 |
| Модель | ЗИФ-СВЭ-4,4/1,0У без кожуха |
| Производительность (м3/мин) | 4,4 |
| Мощность (кВт) | 22 |
| Модель винтового блока | АРМ20 |
| Габариты, Д/Ш/В (мм) | 2014/ 1060/ 1590 |
| Масса (кг) | 590 |
| Подсоединение | 3хG 3/4" |
| Исполнение | Цеховое, IP54 |
| Модель | ЗИФ-СВЭ-5,2/1,0У без кожуха |
| Производительность (м3/мин) | 5,2 |
| Мощность (кВт) | 37 |
| Модель винтового блока | АРМ20 |
| Габариты, Д/Ш/В (мм) | 2014/ 1060/ 1590 |
| Масса (кг) | 600 |
| Подсоединение | 3хG 3/4" |
| Исполнение | Цеховое, IP54 |
| Модель | ЗИФ-СВЭ-3,5/1,0 в кожухе |
| Производительность (м3/мин) | 3,5 |
| Мощность (кВт) | 22 |
| Модель винтового блока | АРМ20 |
| Габариты, Д/Ш/В (мм) | 1500/ 870/ 1140 |
| Масса (кг) | 530 |
| Подсоединение | 3хG 3/4" |
| Исполнение | Уличное, IP54 |
| Модель | ЗИФ-СВЭ-4,4/1,0 в кожухе |
| Производительность (м3/мин) | 4,4 |
| Мощность (кВт) | 30 |
| Модель винтового блока | АРМ20 |
| Габариты, Д/Ш/В (мм) | 1500/ 870/ 1140 |
| Масса (кг) | 550 |
| Подсоединение | 3хG 3/4" |
| Исполнение | Уличное, IP54 |
| Модель | ЗИФ-СВЭ-5,2/1,0 в кожухе |
| Производительность (м3/мин) | 5,2 |
| Мощность (кВт) | 37 |
| Модель винтового блока | АРМ20 |
| Габариты, Д/Ш/В (мм) | 1430/ 870/ 1230 |
| Масса (кг) | 560 |
| Подсоединение | 3хG 3/4" |
| Исполнение | Уличное, IP54 |
| Модель | ЗИФ-СВЭ-7,2/1,0У без кожуха |
| Производительность (м3/мин) | 7,2 |
| Мощность (кВт) | 45 |
| Модель винтового блока | АРМ20 |
| Габариты, Д/Ш/В (мм) | 2014/ 1060/ 1590 |
| Масса (кг) | 600 |
| Подсоединение | 1хG 1/2" |
| Исполнение | Цеховое, IP54 |
| Модель | ЗИФ-СВЭ-10,2/1,0 без кожуха |
| Производительность (м3/мин) | 7,8 |
| Мощность (кВт) | 55 |
| Модель винтового блока | АРМ20 |
| Габариты, Д/Ш/В (мм) | 2618/ 1162/ 1574 |
| Масса (кг) | 1380 |
| Подсоединение | 1хG 2" |
| Исполнение | Цеховое, IP54 |
| Модель | ЗИФ-СВЭ-12,0/1,0 без кожуха |
| Производительность (м3/мин) | 12 |
| Мощность (кВт) | 75 |
| Модель винтового блока | АРМ20 |
| Габариты, Д/Ш/В (мм) | 2435/ 1060/ 1419 |
| Масса (кг) | 1380 |
| Подсоединение | 1хG 2” |
| Исполнение | Цеховое, IP54 |
| Модель | ЗИФ-СВЭ-7,2/1,0 в кожухе |
| Производительность (м3/мин) | 7,2 |
| Мощность (кВт) | 45 |
| Модель винтового блока | АРМ20 |
| Габариты, Д/Ш/В (мм) | 2000/ 1060/ 1250 |
| Масса (кг) | 810 |
| Подсоединение | 1хG 1/2" |
| Исполнение | Уличное, IP54 |
| Модель | ЗИФ-СВЭ-10,2/1,0 в кожухе |
| Производительность (м3/мин) | 7,8 |
| Мощность (кВт) | 55 |
| Модель винтового блока | АРМ20 |
| Габариты, Д/Ш/В (мм) | 2618/ 1162/ 1574 |
| Масса (кг) | 1450 |
| Подсоединение | 1хG 2" |
| Исполнение | Уличное, IP54 |
| Модель | ЗИФ-СВЭ-12,0/1,0 в кожухе |
| Производительность (м3/мин) | 12 |
| Мощность (кВт) | 75 |
| Модель винтового блока | АРМ20 |
| Габариты, Д/Ш/В (мм) | 2435/ 1060/ 1419 |
| Масса (кг) | 1480 |
| Подсоединение | 1хG 2” |
| Исполнение | Цеховое, IP54 |
| Модель | ЗИФ-СВЭ-14,0/1,0 без кожуха |
| Производительность (м3/мин) | 14 |
| Мощность (кВт) | 90 |
| Модель винтового блока | АРМ20 |
| Габариты, Д/Ш/В (мм) | 2435/ 1060/ 1419 |
| Масса (кг) | 1540 |
| Подсоединение | 1хG 2 1/2" |
| Исполнение | Цеховое, IP54 |
| Модель | ЗИФ-СВЭ-14,0/1,0 в кожухе |
| Производительность (м3/мин) | 14 |
| Мощность (кВт) | 90 |
| Модель винтового блока | АРМ20 |
| Габариты, Д/Ш/В (мм) | 2435/ 1060/ 1419 |
| Масса (кг) | 1610 |
| Подсоединение | 1хG 2” |
| Исполнение | Цеховое, IP54 |
Самая современная конструкция винтовой ступени сжатия
- Производство: оригинальный компрессорный блок 'АРМ' производства ЗИФ 'Арсенал'
- Роторы: альфа-профиля из высококачественной углеродистой стали
- Диаметр ротора и центр баланса: большой
- Зазоры роторов: специально выставлены для уличной эксплуатации или неотапливаемого цеха
- Корпус блока ступени: высококачественный чугун
- Эффективная производительность: ≥ 95 %
- Mаксимальная рабочая температура: 110oC при продолжительной работе
- Профиль конструкции: 5-е поколение винтовых ассиметричных роторов 5:6. Профиль наиболее высокой эффективности!
- Передаточное трансмиссионное число: 1:1
- Уровень звукового давления: тихий
- Подпишники: усиленные, SKF (Швеция), или Nachi (Япония), рассчитанные на радиальные нагрузки ременного приводного вала SIMRIT с термической памятью
- Потеря энергии: ультра-низкая
- Срок службы винтовых блоков 'АРМ': 60 000 м/ч
- Изготовление: станочно-роботизированное
- Основание: установлена на виброопорах
Электродвигатель асинхронный
Система управления с интуитивно понятным управлением и кириллическими надписями
Электрошкаф
Система маслоотделения
- Резервуар: вертикально расположенный, под давлением 'Термокам' (Россия) для двухступенчатой очистки сжатого воздуха от паров масла:
1)гравитационно-центробежная сепарация в резервуаре,
2)отделение маслосепаратором погружного типа - Конструкция: комбинированный, для сепарации паров масла от сжимаемого газа
- Отделение: превосходная сепарация паров масла, остаточное содержание в газе до 0.03 г/м3
Система маслоохлаждения
Система пневморегулирования
Корпус
Клапан всасывающий
Блок воздушного охлаждения - охлаждающие вентиляторы
Маслосепаратор
Воздушный фильтр
Производимые испытания компрессоров
| Испытательный стандарт | Наименование |
| JB/T6430-2014 | Стандарт производства винтовых воздушных компрессоров |
| GB19153-2009 | Стандарт проверки энерго эффективности компрессоров |
| GB/T15487-1995 | Проверка производительности комппрессоров |
| GBT3853-1998 | Испытание на соответствие техническим условиям воздушного компрессора |
| GB/T4980-2003 | Измерение уровня шума компрессора |
| Испытательный стандарт | Наименование |
| GB 22207-2008 | Проверка безопасности компрессора |
| GB/T7777-2003 | Проверка механических колебаний |
| GB/T13277.1-2008 | Проверка загрязненности сжатого воздуха |
| GB10892-2005 | Проверка эксплуатационных параметров компрессора |
| GB16754-2008 | Проверка остановки и экстренной остановки компрессора |
| Испытательный стандарт | Наименование |
| JB/T7663.1-2005 | Соответствие техническим стандартам упаковки |
| GBT6165-2008 | Проверка воздушного фильтра на сопротивление и эффективность |
| GB150.1-4-2011 | Проверка сосудов под давлением |
| GB/T 25198-2010 | Проверка уплотнений винтовой пары |
| GB/T13384-2008 | Соответствие упаковки электронных приборов |
| GB18613-2012 | Проверка эффективности и работоспособности электродвигателя |
Сводный перечень основных компонентов компрессора:
| Наименование | Бренд |
| Компрессорный блок | 'АРМ' (Арсмаш), Россия |
| Электродвигатель | ЭЛДИН, Россия |
| Дизельный двигатель | ММЗ, РБ |
| Подшипники | SKF, Швеция |
| Наименование | Бренд |
| Подшипники | Nachi, Япония |
| Манжеты | SIMRIT |
| Оси | Knott, Германия |
| Спепление привода винтового блока | ММЗ, ЯМЗ, ГАЗ |
| Наименование | Бренд |
| Резервуар сепарации паров масла | 'Термокам', Россия |
| Дроссельные клапаны | АРСМАШ, Россия |
| Дроссельные клапаны | VMC, Италия |
| Предохранительные клапаны | Goetze, Россия |
О заводе АрсМаш
Завод «Арсенал Машиностроение» – российский компрессорный завод, оснащенный современными цифровыми технологиями и оборудованием для серийного выпуска компрессорных станций. АрсМаш выпускает винтовые пары собственного производства на самым современном и уникальным оборудовании, оснащен токарным парком с числовым программным управлением от лучших мировых производителей (Heckert, Holroyd). Выпускает компрессоры ЗИФ для всех отраслей промышленности. Основан в 1938 г.
Компания ЭнергоТехника - официальный дистрибьютер по продажам и сервису компрессоров ЗИФ АрсМаш. Пришлите ваши требования для закупки – мы их обработаем. Предоставим вам демократичные цены, лучший сервис, быструю доставку, все необходимые документы и сертификаты. С нами приятно работать!
Продаем и обслуживаем
компрессорное оборудование и системы подготовки сжатого воздуха, а также дизельные и бензиновые электростанции. Поставляем запчасти, фильтры, масла, ремкомплекты. Выполняем ремонтные работы и сервис. Мы очень стремимся работать качественнее, оперативнее, гибко подстраиваясь под производственный график, и вообще лучше всех на рынке!, поддерживать бесперебойную эксплуатацию Вашего компрессорного оборудования по демократичной стоимости. Приглашаем на комплексное сервисное обслуживание предприятия, эксплуатирующие:
Сервисная поддержка
Наши профессионалы работают:
- Понедельник - Пятница:
- 8:00 -18:00 (мск)
- Суббота - Воскресенье: выходные
- (возможны только экстренные выезды сервисных инженеров)
