Промышленные компрессоры
 Компрессор BOGE
Сделано в Германии


Осушители сжатого воздуха

рефрижераторные (точка росы: +3оС)     адсорбционные (точка росы: до -70оС)
осушители сжатого воздухаосушители сжатого воздухаосушители сжатого воздуха

Осушители сжатого воздуха рефрижераторного типа (холодильные осушители сжатого воздуха)



Температура Точки росы сжатого воздуха: +3 oС и +7 oС
Пропускная способность: 0,7- 37,5 м3/мин
Мощность: 0,2-8,2 кВт
Max давление: 16 атм
Производство: МТА (Италия)

Одним из самых экономичных способов осушения сжатого воздуха является осушение с помощью охлаждающих осушителей. В результате охлаждения сжатого воздуха практически до температуры замерзания воды, из сжатого воздуха конденсируется влага вместе с примесями масла и пыли, а сухой сжатый воздух поступает в систему.
В большинстве случаев температура точки росы сжатого воздуха должна быть на несколько градусов ниже температуры окружающей среды, чтобы предотвратить образование влаги в трубопроводах.

осушители сжатого воздуха


Основные характеристики:

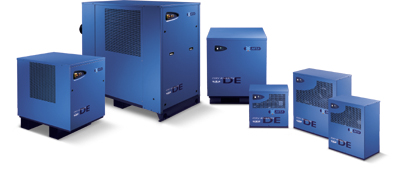

Охлаждающие осушители (рефрижераторные осушители) серий MP и DE
температура точки росы: -3 о C

модель осушителя
пропуск.
способность
max давление
мощность
напряжение питания
подсоед.
масса
серия MP
м 3/мин
атм
кВт
В /50Гц
кг
MP 70
0,7
16
0,32
230
G 1/2
35
MP 120
1,2
16
0,37
230
G 1/2
41
MP 160
1,6
16
0,44
230
G 3/4
65
MP 270
2,7
16
0,72
230
G 3/4
67
MP 480
4,8
16
1,1
230
G 1
103
MP 600
6,0
16
1,1
230
G 1 1/2
167
MP 900
9,0
16
1,6
230
G 1 1/2
189
MP 1200
12,0
16
3,0
230
G 2
264
MP 1600
16,0
16
3,6
230
G 2 1/2
378
MP 1900
19,0
16
5,0
230
G 2 1/2
393
MP 2400
24,0
16
6,0
230
DN 80
650
серия DE

DE 003
0,28
16
0,2
230
G 1/2
35
DE 004
0,4
16
0,32
230
G 1/2
36
DE 006
0,59
16
0,32
230
G 1/2
35
DE 009
0,9
16
0,32
230
G 1/2
39
DE 012
1,22
16
0,37
230
G 1/2
41
DE 018
1,8
16
0,44
230
G 3/4
65
DE 025
2,47
16
0,72
230
G 3/4
67
DE 032
3,17
16
0,72
230
G 1
80
DE 038
3,8
16
0,92
230
G 1
80
DE 049
4,92
16
1,1
230
G 1
103
DE 062
6,17
16
1,1
230
G 1 1/2
167
DE 080
8,0
16
1,6
230
G 1 1/2
189
DE 100
10,0
16
2,4
230
G 2
260
DE 120
12,0
16
3,0
230
G 2
264
DE 140
14,0
16
3,6
230
G 2
293
DE 170
17,0
16
3,6
230
G 2 1/2
378
DE 195
19,5
16
5,0
230
G 2 1/2
393
DE 225
22,5
16
6,0
230
DN 80
650
DE 275
27,5
16
6,9
230
DN 80
770
DE 375
37,5
16
8,2
230
DN 100
930

см.также рефрижераторные осушители производства BOGE Kompressoren (Германия) с рабочим давлением 16 атм и 45 атм, произодительностью 0,16- 237,5 м3/мин
см.также мембранные осушители производства BOGE Kompressoren (Германия) с рабочим давлением 12,5 атм, произодительностью 0,125- 2,15 м3/мин
скачать прайс-лист

Осушители сжатого воздуха адсорбционного типа



Температура Точки росы сжатого воздуха: -25 oС, -40 oС и -70 oС
 Пропускная способность: 0,13- 103,5 м3/мин
Мощность: 0,04- 52,3 кВт
Max давление: 10 и 16 атм
Производство: BOGE Kompressoren (Германия)

В тех областях, где охлаждающие осушители с температурой точки росы сжатого воздуха +7 оС или +3 оС не удовлетворяют требованиям к качеству сжатого воздуха, используются адсорбционные осушители с температурой точки росы от -25 оС до -70 оС.

Адсорбционные осушители с холодной регенерацией серии DAZ

Описание и принцип действия:

Влажный сжатый воздух поступает в один из адсорбционных резервуаров через микрофильтр предварительной очистки (0,01 мкм). Проходя через адсорбционный резервуар, заполненный адсорбентом, впитывающим влагу, сжатый воздух осушается до установленной температуры точки росы (-25 оС, -40 оС для стандартных моделей). Часть осушенного сжатого воздуха (примерно 14%) направляется в другой резервуар, в котором в это время происходит регенерация (восстановление) адсорбента. Влага, накопленная адсорбентом, уносится частью осушенного сжатого воздуха в атмосферу. После насыщения адсорбента влагой в одном из резервуаров и одновременным восстановлением адсорбента в другом, происходит переключение резервуаров. Таким образом, обеспечивается непрерывный процесс осушения сжатого воздуха.

Полностью укомплектован и готов к эксплуатации
BOGEпредустановлены фильтры на входе и выходе
BOGEэкономия средств на монтаж

Клапаны на входе и выходе с высокой пропускной способностью
BOGEминимальное падение давления
BOGEсбережение энергии

Микропроцессорная система управления
BOGEнастройка температуры точки росы по желанию Заказчика

Регенерация без внешнего энергопотребления
BOGEэкономичность и бесперебойная работа
Экономичный и безопасный принцип адсорбции
BOGEширокая область применения
осушитель сжатого воздуха

Десятиминутный цикл
BOGEсбережение порядка 6% энергии

Синхронизация с компрессором
BOGEэнергосбережение компрессора и осушителя
Индикация функционирования на передней панели блока управления
BOGEнепрерывное отраженгие актуального состояния

По запросу оснащается системой управления по температуре точки росы (в зависимости от нугрузки)
BOGEсокращение потребления сжатого воздуха на регенерацию за счет увеличения периода адсорбции и уменьшения периода регенерации в зависимости от температуры точки росы сжатого воздуха на выходе

По запросу оснащается системой управления по температуре точки росы (в зависимости от нугрузки)
BOGEбезопасный для озона и окружающей среды

Удаление конденсата воздухом
BOGE не требуется устройство отвода конденсата

Основные характеристики:

Адсорбционные осушители серии DAZ с холодной регенерацией
температура точки росы: -25 о C и -40 о C

модель осушителя
пропуск.
способность
max давление
мощность
напряжение питания
подсоед.
масса
серия DAZ
м 3/мин
bar
кВт
В /50Гц
кг
DAZ 4
0,13
16
0,04
230
G 1/4
9
DAZ 5
0,25
16
0,04
230
G 1/4
13
DAZ 6
0.41
16
0,04
230
G 1/4
17
DAZ 8
0,58
16
0,04
230
G 1/4
24
DAZ 9
0,93
16
0,04
230
G 3/8
52
DAZ 11
1,20
16
0,04
230
G 3/8
65
DAZ 14
1,43
16
0,04
230
G 1/2
77
DAZ 25
2,42
16
0,04
230
G 1
121
DAZ 35
3,33
16
0,04
230
G 1
142
DAZ 45
4,25
16
0,04
230
G 1
176
DAZ 60
6,00
16
0,04
230
G 1
220
DAZ 70
6,67
16
0,04
230
G 1
290
DAZ 100
10,33
16
0,04
230
G 1
380
DAZ 125
12,50
16
0,04
230
G 1
165
DAZ 160
15,83
16
0,04
230
G 2
560
DAZ 200
20,00
10
0,04
230
DN 50
640
DAZ 260
25,83
10
0,04
230
DN 65
830
DAZ 340
33,33
10
0,04
230
DN 65
955
DAZ 420
41,67
10
0,04
230
DN 80
1075
возможные опции:
BOGEсистема управления по температуре точки росы (в зависимости от нагрузки)

Адсорбционные осушители серии DAU с холодной регенерацией
температура точки росы: -40 о C

модель осушителя
пропуск.
способность
max давление
мощность
напряжение питания
подсоед.
масса
серия DAU
м 3/мин
bar
кВт
В /50Гц
кг
DAU 1N
0,08
16
0,13
230
G 1/2
7
DAU 2N
0,17
16
0,14
230
G 1/2
9
DAU 3N
0.25
16
0,15
230
G 1/2
15
DAU 5N
0,42
16
0,16
230
G 1/2
26
DAU 6N
0,58
16
0,25
230
G 1
29
DAU 8N
0,83
16
0,27
230
G 1
38
DAU 11N
1,08
16
0,33
230
G 1
48
DAU 13N
1,33
16
0,35
230
G 1
57
DAU 17N
1,67
16
0,46
230
G 1
67
DAU 26N
2,50
16
0,70
230
G 1
155
DAU 30N
2,92
16
0,74
230
G 1
210
DAU 38N
3,75
16
0,76
230
G 1
232
DAU 51N
5,00
16
0,88
230
G 1
275
DAU 71N
6,25
16
0,95
230
G 1
336
DAU 91N
9,17
16
1,08
230
G 2
370
DAU 110N
10,83
16
1,25
230
G 2
445
DAU 140N
14,17
16
1,28
230
G 2
520
DAU 170N
16,67
16
1,45
230
G 2
600
DAU 225N
22,50
10
0,95
230
DN 80
870
DAU 275N
27,50
10
1,08
230
DN 80
1000
DAU 325N
32,50
10
1,25
230
DN 100
1135
DAU 375N
37,50
10
1,28
230
DN 100
1350
DAU 460N
45,83
10
1,45
230
DN 100
1530
возможные опции:
BOGEсистема управления по температуре точки росы (в зависимости от нагрузки)


Адсорбционные осушители с внешней горячей регенерацией и вакуумным охлаждением серии DAV

Описание и принцип действия:

Адсорбционные осушители серии DAV с внешней регенерацией и с подогревом более экономичны, чем осушители без подогрева при осушке больших объёмов сжатого воздуха с низкой температурой точки росы сжатого воздуха. Температура точки росы до -70 оС.
Влажный сжатый воздух поступает в один из адсорбционных резервуаров через микрофильтр предварительной очистки (0,01 мкм). Проходя через адсорбционный резервуар, заполненный адсорбентом, впитывающим влагу, сжатый воздух осушается до установленной температуры точки росы ( -40 оС - для стандартных моделей, или -70 оС ). В это время в другом резервуаре происходит регенерация (восстановление) адсорбента. Для регенерации используется окружающий атмосферный воздух, подогреваемый внешним электрическим нагревателем и втягиваемый вакуумным насосом. Вакуум, образующийся в резервуаре, и горячий воздух, всасываемый вакуумным насосом, высушивает адсорбент, унося влагу, накопленную адсорбентом. После насыщения адсорбента влагой в одном из резервуаров и одновременным восстановлением адсорбента в другом, происходит переключение резервуаров. Таким образом, обеспечивается непрерывный процесс осушения сжатого воздуха.

Потери производительности 0%
BOGEв процессе адсорбции не используется сжатый воздух

Низкое энергопотребление всей системы
BOGEсбережение около 25% энергии по сравнению с традиционными аналогами

Двухступенчатый процесс осушения
BOGEзаполнен водостойким и эффективным адсорбентом

Интенсивное охлаждение
BOGEпроизводительный вакуумный насос обеспечивает вакуум и не повышает температуру

Экологически приемлемый способ осушения
BOGEбезопасный для озона и окружающей среды
Устойчивое поддержание температуры точки росы
BOGEуправление потоком воздуха для регенерации на входе
осушитель сжатого воздуха

Низкая температура в процессе адсорбции
BOGEвакуум, создаваемый вакуумным насосом в резервуаре, обеспечивает эффективный отбор влаги из адсорбента даже при низких температурах

Синхронизация с компрессором
BOGEэнергосбережение компрессора и осушителя
Достигаемая температура точки росы: -70 оС
BOGEстандартная температура точки росы -40 оС

Индикация функционирования
BOGEдавление, температура, режим нагрева, вакуумный насос и переключение

Дополнительная оснастка
BOGEбайпас, тиристорное управление нагревателем, частотное управление вакуумеым насосом

Удаление конденсата воздухом через вакуумный насос
BOGE не требуется устройство отвода конденсата
Переключение без перепадов температуры точки росы сжатого воздуха
BOGE влажный воздух регенерации не пропускается в сухие зоны



Основные характеристики:

Адсорбционные осушители серии DAV с горячей внешней регенерацией и внешним вакуумным охлаждением
температура точки росы: -40 о C и -70 о C

модель осушителя
пропуск.
способность
max давление
мощность
напряжение питания
подсоед.
масса
серия DAV
м 3/мин
bar
кВт
В /50Гц
кг
DAV 75
7,0
10
3,1
400
DN 40
460
DAV 85
8,5
10
3,8
400
DN 40
560
DAV 105
10.7
10
5,2
400
DN 50
640
DAV 145
14,2
10
6,7
400
DN 50
770
DAV 200
19,7
10
10,9
400
DN 80
1150
DAV 250
25,0
10
12,8
400
DN 80
1350
DAV 330
33,0
10
16,3
400
DN 80
1720
DAV 390
39,2
10
18,1
400
DN 100
1880
DAV 455
48,8
10
22,5
400
DN 100
2350
DAV 555
59,2
10
27,8
400
DN 100
2850
DAV 685
68,3
10
32,2
400
DN 150
4000
DAV 790
79,0
10
38,9
400
DN 150
4100
DAV 875
87,5
10
44,9
400
DN 150
4200
DAV 1035
103,5
10
52,3
400
DN 150
4950
возможные опции:
BOGEсистема управления по температуре точки росы (в зависимости от нагрузки)

Для направления заявок на поставку и обслуживание осушителей сжатого воздуха , а также любых вопросов и получения необходимых консультаций, обращайтесь по адресу:
