Шкаф управления компрессором
1. НАЗНАЧЕНИЕ
1.1. Шкаф управления предназначен для обеспечения безаварийной работы компрессора и контроля его основных параметров.
1.2. Автоматика обеспечивает:
- управление пуском и остановкой двигателя компрессора;
- блокировку пуска неразгруженного компрессора;
- автоматическую разгрузку компрессора при его пуске и программной остановке;
- автоматическую продувку (удаления конденсата) теплообменной аппаратуры (по заказу потребителя);
- автоматическое ступенчатое регулирование производительности: 100%, 75%(50%) и 0% номинальной;
- автоматическую остановку компрессора при отклонении от допустимых значений следующих параметров:
- давления и температуры воздуха на каждой ступени сжатия;
- давление масла в системе смазки механизма движения;
- проток охлаждающей
воды;
- напряжение возбуждения двигателя компрессора (для двигателей с
системой возбуждения).
- световую и звуковую сигнализацию;
- независимое управление разгрузкой компрессора тумблерами на щите управления;
- проверку исправности сигнальных ламп на щите управления.
На базе компании "Энерготехника" были разработанны новые шкафы управления для компрессоров типа ВП3-20/9, ВП-10/9, 2ВМ и их модификаций.
Новые шкафы управления позволяют заменить морально устаревшие шкафы управления производства "Краснодарского компрессорного завода". Имея такой же набор функций,
они обладают рядом существенных премуществ:
1. Использование современных комплектующих позволило уменьшить размеры шкафа управления почти в 2 раза.

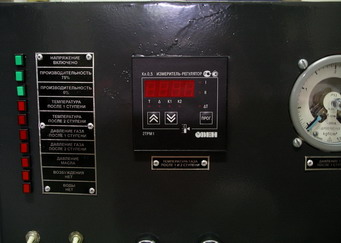

2. Применение цифровых измерителей температуры, не только позволило заменить морально устаревшие капиллярные приборы измерения температуры (ТКП),но и позволило упростить монтажные работы при установке шкафа и его эксплуатации. Так как даже незначительное повреждении капиллярной трубки, идущей от шкафа к компрессору, приводит к необходимости замены всего прибора.
3. Эксплуатация шкафов управления старого образца показала, что при недостаточном уплотнении соединения манометров с подводящими трубопроводами, происходит утечка воздушно-маслянной смеси, что приводит к загрязнению всего внутреннего объема шкафа в следствии чего увеличивается возможность сбоев автоматики и выхода из строя некоторых составляющих. В шкафах управления производства компании "Энерготехника" эта проблема решена разделением внутренней полости на две зоны, что исключает попадание масла на электрические части схемы.
4. Остановка компрессора осуществляется с задержкой по времени (кроме аварийной остановки) сначало происходит разгрузка компрессора, а потом остановка электродвигателя. Это снижает нагрузку на компрессор и соответственно увеличивает его срок службы.
В продаже имеются как шкафы управления собственного производства, так и производства "Краснодарского компрессорного завода".
Компанией ЭнергоТехника разработан и налажен выпуск шкафов управления для компрессоров:
Принимаются заявки на изготовление автоматики по параметрам Заказчика.
скачать
прайс-лист
На всю продукцию Компании ЭнергоТехника дается гарантия 18 месяцев.
См. также "Тиристорный преобразователь"
Тиристорные возбудители (тиристорный преобразователь)
Компания "Энерготехника" изготавливает тиристорные возбудители (тиристорные преобразователи) для синхронных двигателей типа ДСК, БСДКМ а также других электродвигателей с соответствующими характеристиками . Также возможна поставка возбудителей 13-18-1У3 на базе генератора постоянного тока.
| Наименование |
Макс.ток возбуждения ротора, А |
Макс.напряжение возбуждения ротора, В |
Напряжение питающей сети, В |
Габариты |
Масса, кг |
Примечание |
| Д |
Ш |
В |
| ВТ 22 150-25 |
150 |
25 |
380 |
120 |
60 |
40 |
80 |
|
| ВТ 22 150-22/250* |
150 |
25 |
380 |
120 |
60 |
40 |
120 |
имеет встроенную панель управления статором ДСК 12-24, ток статора
250А |
| ВТ 33 150-25 |
150 |
25 |
3х380 |
120 |
60 |
40 |
150 |
|
| ВТ 33 150-25/250* |
150 |
25 |
3х380 |
120 |
60 |
40 |
190 |
имеет встроенную панель управления статором ДСК 12-24, ток статора 250А |
| ВТ 33 200-48 |
200 |
48 |
3х380 |
120 |
70 |
50 |
240 |
|
| ВТ 33 200-110 |
200 |
110 |
3х380 |
120 |
70 |
50 |
300 |
|
| ВТ 22 12-58 |
12 |
58 |
220 |
|
|
|
|
возбудитель возбуждения двигателей типа БСДКМ 15-21-12 (14) |
В состав возбудителей
входят силовые понижающие трансформаторы
* в шкаф встроена панель управления
статором электродвигателя ДСК 12-24, в которую входит:
контактор 250А, автоматический выключатель 400А, амперметр с трансформатором
тока
Запросы на изготовление перечисленных тиристорных возбудителей, а также
тиристорных возбудителей, не вошедших в приведенную таблицу, просим направлять
по адресу:
Компания ЭнергоТехника (промышленные компрессоры и автоматика)
тел./факс: +7 (861) 255-08-48, 251-87-43
 energotechnica@mail.ru

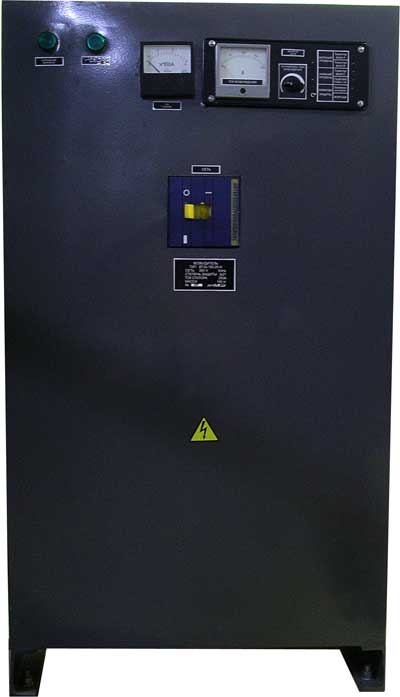

Тиристорный возбудитель ВТ33-150-25-Н
для синхронных двигателей
 1. Назначение тиристорного преобразователя.
Возбудитель тиристорный предназначен для питания обмоток возбуждения и статора синхронного двигателя типа ДСК12-24-12 компрессорной установки, а также других электродвигателей с соответствующими характеристиками. Шкаф имеет защиты от аварийных режимов, управление током возбуждения ротора, автоматическая или ручная подача тока возбуждения.
2. Характеристика тиристорного преобразователя.
Напряжение питающей сети 3 х 380 В
Ток статора электродвигателя 250 А
Напряжение ротора электродвигателя, макс. 25 В (36в)
Ток ротора электродвигателя, макс. 150 А
Размер, мм высота 1470
ширина 600
глубина 450
Масса 190 кг.
В базовой комплектации (без дополнительных устройств ) тиристорный преобразователь серии ВТ обеспечивает:
- поддержание заданного тока возбуждения с точностью ±5%,
- местное управление уставкой тока возбуждения в диапазоне от минимального до номинального тока возбуждения,
- ограничение минимального и максимального тока возбуждения
- гашение тока ротора при пуске двигателя,
- аварийное отключение тока возбуждения, при его выходе за пределы установленных значений с одновременной подачей сигнала «АВАРИЯ» (фаза А, ~220В) на колодку ВТ, для последующего использования в цепях управления электродвигателем,
- форсировку тока возбуждения при изменении напряжения писающей сети, и при пуске двигателя.
3. Устройство тиристорного преобразователя.
Шкаф тиристорного возбудителя (тиристорного преобразователя) конструктивно выполнен в виде металлического шкафа с двухсторонним обслуживанием и состоит из следующих функциональных устройств:
• преобразовательный трансформатор ТС,
• автоматический выключатель Q1, включение и защита электропитания всей установки,
• автоматический выключатель Q2, включение и защита цепей управления,
• тиристорный преобразователь БУСТ-33 тиристорные ключи VT1…VT3 с защитными RC цепями,
• блок гашения вихревых токов (встроен в БУСТ-33) контактор и пусковой резистор R5,
• измерительные приборы PV и PA, обеспечивающие измерение напряжения и тока возбуждения.
Блок управления тиристорами БУТ-22 для двигателей типа БСДКМ
 Блок управления тиристорами предназначен для питания обмотки возбуждения возбудителя выпрямленным током. Преобразователь представляет собой однофазный тиристорный выпрямитель выполненный по мостовой схеме. Посредством изменения угла включения тиристоров Vt 1, Vt 2 статического преобразователя осуществляется регулирование тока возбуждения возбудителя, а следовательно, и управление током возбуждения двигателя от минимального до максимального значения. При исчезновении питания трансформатора Тр1, выходе из строя тиристоров Vt 1, Vt 2 или потере импульсов управления тиристорами происходит аварийное отключение электродвигателя компрессора.
Возбудитель синхронного двигателя 13-18-1У3 на базе генератора постоянного тока
 Характеристика возбудителя:P
Мощность, кВт 5,5
Напряжение, В 36
Ток, А 153
Частота вращения, мин.1:
Номинальная 3000
КПД,% 75
Возбуждение Параллельное
Напряжения возбуждения, 36В
Режим работы S1
Масса, кг 78
Направление вращения, вид со стороны
свободного конца вала – правое
Расположение коробки выводов, вид со стороны
коллектора – слева
Смазка Циатим 201 Гост 6267-74
Степень защиты по ГОСТ 17494-72 1Р20
В комплект поставки входит реостат, служащий в качестве регулятора напряжения генератора
 Внимание!
Возможно изготовление тиристорных возбудителей (тиристорных преобразователей) по техническим условиям Заказчика.
Заявки на изготовление тиристорных возбудителей (тиристорных преобразователей) просим направлять
по адресу:
Компания ЭнергоТехника (промышленные компрессоры и автоматика)
тел./факс: +7 (861) 255-08-48, 251-87-43
energotechnica@mail.ru
Панель управления запуском
Компания "Энерготехника" производит панели запуска для двигателей мощностью до 300кВт
(напряжение 380В)

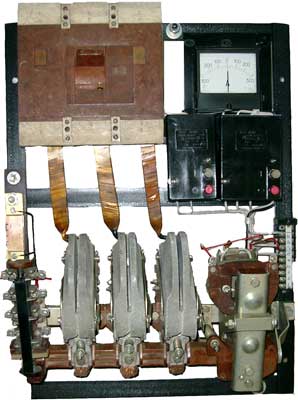

Панель управления запуском компрессора ВП3-20/9

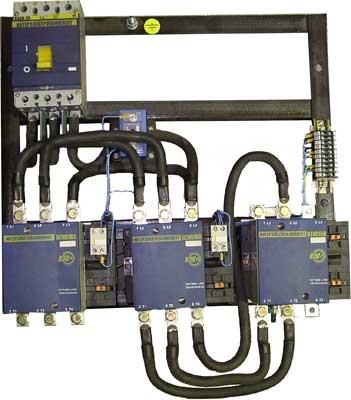

Панель управления запуском компрессора серии 2ВМ

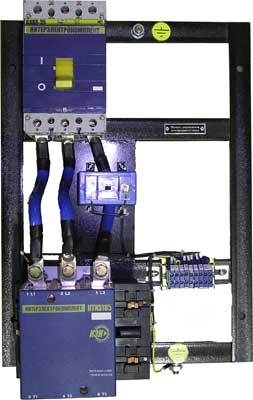

Панель управления запуском компрессора ВП2-10/9
