Воздухосборники предназначены для создания запаса воздуха для технологических нужд и сглаживания пульсаций в воздухопроводах при работе компрессоров с заданным избыточным давлением.
Воздухосборник может использоваться в качестве ресивера и сосуда для хранения
азота, аргона и других инертных газов.
Воздухосборники объемом 110-900 л поставляются с давлением 10 кг/см2 (атм), воздухосборники 230 л и 430 л - с давлением 10, 16 и 25 кг/см2 (атм), воздухосборники 0,5- 10,0 м3 - с давлением 8 кг/см2 (0,78 МПа), воздухосборники 500 л - с давлением 40 кг/см2 (атм).
В продаже находятся следующие воздухосборники:
|
Воздухосборник |
Макс. давл.
кг/см2 (а) |
Рабочий объем
(л) |
Диаметр
(cм) |
Высота
(cм) |
Вход/выход
размеры |
Масса
(кг) | |
РВ 110.10* |
10 |
110 |
48 |
160 |
G
1/2 |
68 | |
РВ 230.10* |
10 |
230 |
48 |
180 |
G 1/2 |
150 | |
РВ 230.16* |
16 |
230 |
48 |
180 |
G 1/2 |
150 | |
РВ 230.25* |
25 |
230 |
48 |
180 |
G 1/2 |
180 | |
РВ 430.10* |
10 |
430 |
62 |
180 |
G 1 |
230 | |
РВ 430.16* |
16 |
430 |
62 |
180 |
G 1 |
230 | |
РВ 900.10* |
10 |
900 |
81 |
220 |
G 2 |
305 |
* Регистрации в органах Ростехнадзора России данный воздухосборник не подлежит
воздухосборники серии В изготавливаются из углеродистой стали 09Г2С по ГОСТ 5520 и обладают увеличенным сроком службы до 20 лет, что немаловажно в производственной эксплуатации. Диапазон рабочей температуры воздухосборников серии В от -40оС до +180оС. Вид
климатического исполнения воздухосборника- УХЛ1; сейсмичность района
эксплуатации воздухосборников - до 6 баллов по двенадцатибалльной шкале.
|
В-0,5 |
8 |
500 |
60 |
283 |
Ду 50 |
270 |
|
В-1 |
8 |
1 000 |
80 |
317 |
Ду 65 |
390 | |
В-2 |
8 |
2 000 |
100 |
359 |
Ду 100 |
570 | |
В-3,2 |
8 |
3 200 |
120 |
383 |
Ду 80 |
830 | |
В-4 |
8 |
4 000 |
120 |
453,5 |
Ду 150 |
1060 | |
В-6,3 |
8 |
6 300 |
140 |
475 |
Ду 200 |
1590 | |
В-8 |
8 |
8 000 |
140 |
459,5 |
Ду 150 |
1720 | |
В-10 |
8 |
10 000 |
160 |
570 |
Ду 200 |
2055 |
воздухосборники РСВ изготавливаются для линий высокого давления (рабочее давление: 40 атм)
|
РСВ 500-4,0А |
40 |
500 |
67,5 |
217,7 |
G
1 1/2 |
380 |
Возможные опции воздухосборников:
|
Устройство автоматического слива конденсата (полностью автоматический слив конденсата из воздухосборника) |
Мин. Давл. кг/см2 (а) |
Макс. Давл. кг/см2 (а) |
Произв-ть по условиям всасывания
компрессора (м3/мин) |
Габариты (мм) |
Вход/выход размеры |
Масса (кг) |
|
пр-во: BOGE Kompressoren (Германия) |
|
|
|
|
|
|
Bekomat 10 |
0,8 |
16 |
1,5 |
50/134/110 |
G ½ / DN 10 |
0,4 |
|
Bekomat 21 |
0,8 |
16 |
4,2 |
69/171/105 |
G ½ / DN 10 |
0,7 |
|
Bekomat 12 |
1,2 |
16 |
6,3 |
65/150/141 |
G ½ / DN 13 |
0,8 |
|
Bekomat 12 HP |
1,2 |
63 |
4,5 |
65/150/141 |
G ½ / DN 13 |
0,8 |
|
Bekomat 13 |
1,2 |
16 |
28,0 |
93/212/162 |
G ½ / DN 14 |
2,0 |
|
Bekomat 13 HP |
1,2 |
25 |
20,0 |
93/212/162 |
G ½ / DN 14 |
2,0 |
|
Bekomat 14 |
0,8 |
16 |
126,0 |
120/252/180 |
G ¾ / G ½ |
2,9 |
|
Bekomat 16 |
1,2 |
16 |
1 400,0 |
280/280/280 |
G ¾ / G ½ |
5,9 |

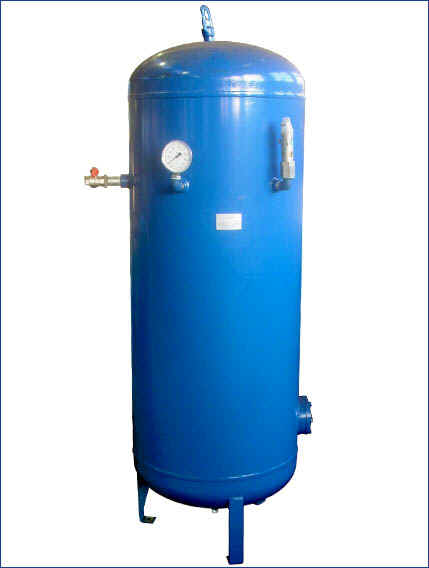

Рис.1. Воздухосборник РВ

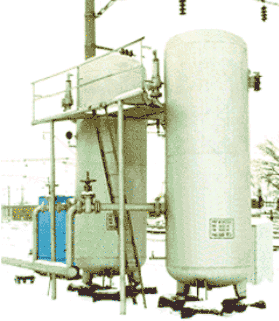

Рис.2. Воздухосборник В

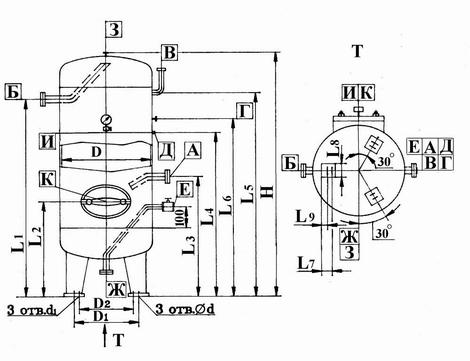

Рис.3. Воздухосборник В (чертеж)
Скачать полный прайс-лист (вкл. воздухосборники) см.также:
Определение объема воздухосборника
