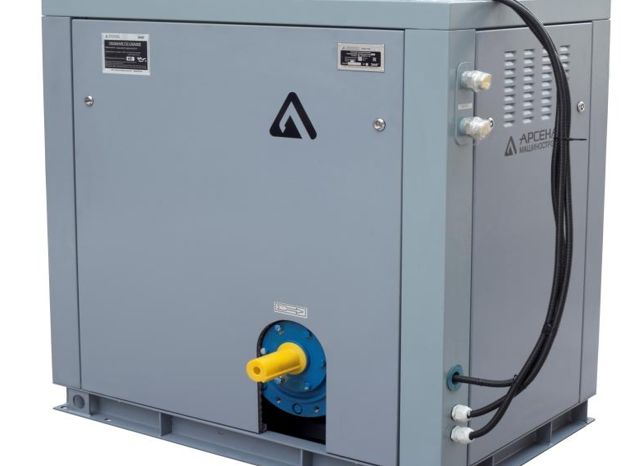

Компрессоры винтовые для мобильных буровых ЗИФ-КОМ, ЗИФ-ПВ-Б маслосмазываемые
- Назначение: для снабжения сжатым воздухом технологических процессов в составе буровых установок, смонтированных на колесном или гусеничном шасси
- Производительность: до 16 м3/мин
- Давление: 10 бар и 12 бар
- Мощность: 132 кВт
- Универсальность подключения привода:
через коробку отбора мощности;
посредством гидропривода;
к собственному дизельному двигателю
- Гибкость установки компрессорной станции:
разнесенная схема для оптимизации габаритных размеров;
моноблочная схема для удобства подключения - Система подогрева масла: в комплекте
- Шумоизоляция кожуха: для снижения уровня звукового давления на оператора при эксплуатации
- Расчетный срок эксплуатации: 60000 рабочих часов
- Стандартный температурный режим эксплуатации: -40 oC ... + 40 oC
Технические данные:
Рабочее давление 10 бар
| Модель | ЗИФ-КОМ-10/1,0 |
| Производительность (м3/мин) | 10 |
| Мощность (кВт) | - |
| Модель винтового блока | АРМ40 |
| Габариты, Д/Ш/В (мм) | 1100/ 780/ 1100 |
| Масса (кг) | 500 |
| Подсоединение | 1хG 1 1/2" |
| Исполнение | Уличное |
| Привод | коробка отбора мощности от двигателя автотранспортного средства |
| Модель | ЗИФ-КОМ-10/1,0 с подогревателем |
| Производительность (м3/мин) | 10 |
| Мощность (кВт) | - |
| Модель винтового блока | АРМ40 |
| Габариты, Д/Ш/В (мм) | 1100/ 780/ 1100 |
| Масса (кг) | 500 |
| Подсоединение | 1хG 1 1/2" |
| Исполнение | Уличное |
| Привод | коробка отбора мощности от двигателя автотранспортного средства |
Рабочее давление 12 бар
| Модель | ЗИФ-ПВ-12/1,2 Б (ЯМЗ) |
| Производительность (м3/мин) | 12 |
| Мощность (кВт) | 132 |
| Модель винтового блока | АРМ40 |
| Габариты, Д/Ш/В (мм) | 2500/ 1355/ 1250 |
| Масса (кг) | 2100 |
| Подсоединение | 1хG 1 1/2" |
| Исполнение | Уличное |
| Привод | прямой |
| Модель | ЗИФ-ПВ-12/1,2 БВ (ЯМЗ) с выносным пультом |
| Производительность (м3/мин) | 12 |
| Мощность (кВт) | 132 |
| Модель винтового блока | АРМ40 |
| Габариты, Д/Ш/В (мм) | 2500/ 1355/ 1250 |
| Масса (кг) | 2100 |
| Подсоединение | 1хG 1 1/2" |
| Исполнение | Уличное, IP54 |
| Привод | прямой |

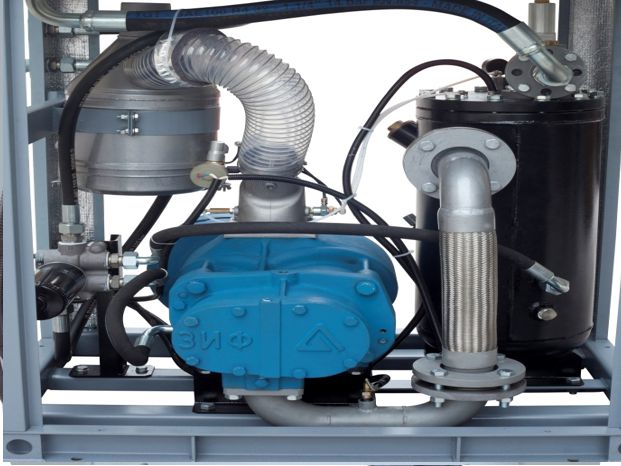

Самая современная конструкция винтовой ступени сжатия
- Производство: оригинальный компрессорный блок 'АРМ' производства ЗИФ 'Арсенал'
- Роторы: альфа-профиля из высококачественной углеродистой стали
- Диаметр ротора и центр баланса: большой
- Зазоры роторов: специально выставлены для уличной эксплуатации или неотапливаемого цеха
- Корпус блока ступени: высококачественный чугун
- Эффективная производительность: ≥ 95 %
- Mаксимальная рабочая температура: 110oC при продолжительной работе
- Профиль конструкции: 5-е поколение винтовых ассиметричных роторов 5:6. Профиль наиболее высокой эффективности!
- Передаточное трансмиссионное число: 1:1
- Уровень звукового давления: тихий
- Подпишники: усиленные, SKF (Швеция), или Nachi (Япония), рассчитанные на радиальные нагрузки ременного приводного вала SIMRIT с термической памятью
- Потеря энергии: ультра-низкая
- Срок службы винтовых блоков 'АРМ': 60 000 м/ч
- Изготовление: станочно-роботизированное
- Основание: установлена на виброопорах

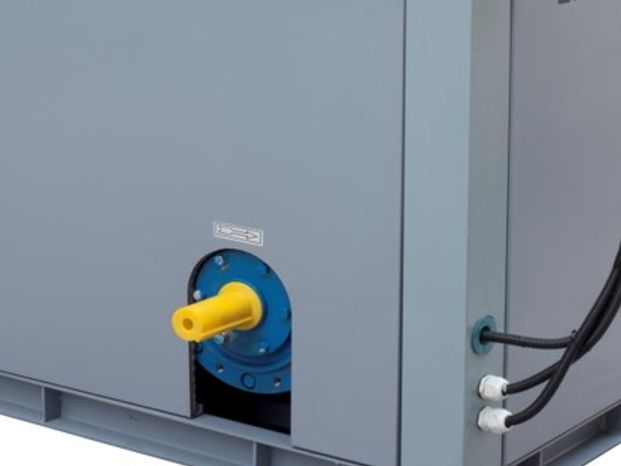

Силовая установка и соединение с компрессором

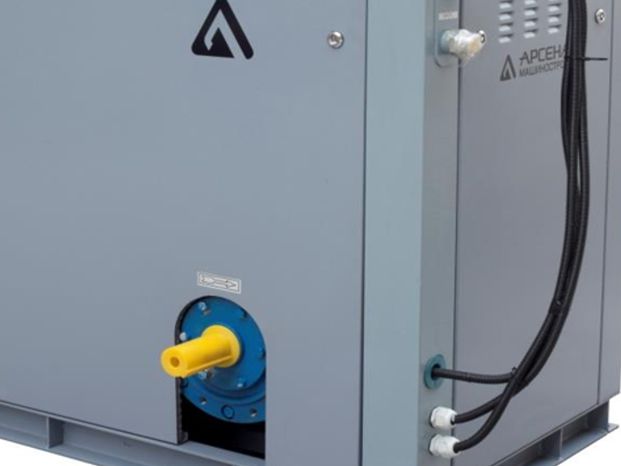

Система управления и аварийной защиты
Электрошкаф
- Электрошкаф: вандалоустойчивый, рассчитанный на экстремально низкие и высокие температуры, резкие перепады температуры, повышенную влажность
- Кабели и провода: смонтированы в металлорукавах с ПВХ оплеткой
- Кабельные вводы: металлические, герметизированы
- Датчики и приборы: с дополнительной защитой от механических повреждений
- Тумблеры и кнопки: металлические

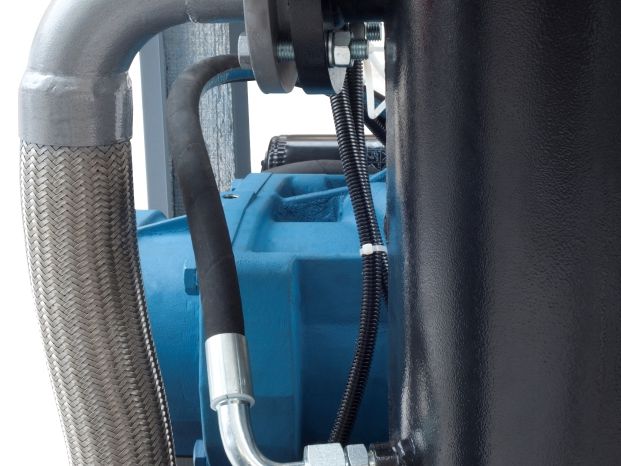

Система маслоотделения
- Резервуар: вертикально расположенный, под давлением 'Термокам' (Россия) для двухступенчатой очистки сжатого воздуха от паров масла:
1)гравитационно-центробежная сепарация в резервуаре,
2)отделение маслосепаратором погружного типа - Конструкция: комбинированный, для сепарации паров масла от сжимаемого газа
- Отделение: превосходная сепарация паров масла, остаточное содержание в газе до 0.03 г/м3

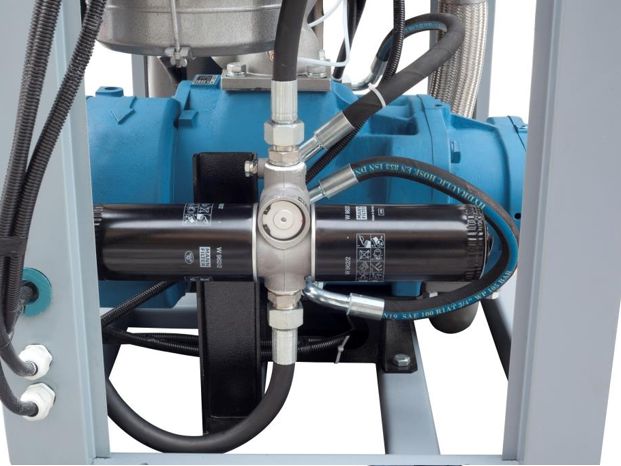

Система маслоохлаждения
Система пневморегулирования
Корпус
Клапан всасывающий
Блок воздушного охлаждения - охлаждающие вентиляторы
Маслосепаратор
Воздушный фильтр
Производимые испытания компрессоров
| Испытательный стандарт | Наименование |
| JB/T6430-2014 | Стандарт производства винтовых воздушных компрессоров |
| GB19153-2009 | Стандарт проверки энерго эффективности компрессоров |
| GB/T15487-1995 | Проверка производительности комппрессоров |
| GBT3853-1998 | Испытание на соответствие техническим условиям воздушного компрессора |
| GB/T4980-2003 | Измерение уровня шума компрессора |
| Испытательный стандарт | Наименование |
| GB 22207-2008 | Проверка безопасности компрессора |
| GB/T7777-2003 | Проверка механических колебаний |
| GB/T13277.1-2008 | Проверка загрязненности сжатого воздуха |
| GB10892-2005 | Проверка эксплуатационных параметров компрессора |
| GB16754-2008 | Проверка остановки и экстренной остановки компрессора |
| Испытательный стандарт | Наименование |
| JB/T7663.1-2005 | Соответствие техническим стандартам упаковки |
| GBT6165-2008 | Проверка воздушного фильтра на сопротивление и эффективность |
| GB150.1-4-2011 | Проверка сосудов под давлением |
| GB/T 25198-2010 | Проверка уплотнений винтовой пары |
| GB/T13384-2008 | Соответствие упаковки электронных приборов |
| GB18613-2012 | Проверка эффективности и работоспособности электродвигателя |
Сводный перечень основных компонентов компрессора:
| Наименование | Бренд |
| Компрессорный блок | 'АРМ' (Арсмаш), Россия |
| Электродвигатель | ЭЛДИН, Россия |
| Дизельный двигатель | ММЗ, РБ |
| Подшипники | SKF, Швеция |
| Наименование | Бренд |
| Подшипники | Nachi, Япония |
| Манжеты | SIMRIT |
| Оси | Knott, Германия |
| Спепление привода винтового блока | ММЗ, ЯМЗ, ГАЗ |
| Наименование | Бренд |
| Резервуар сепарации паров масла | 'Термокам', Россия |
| Дроссельные клапаны | АРСМАШ, Россия |
| Дроссельные клапаны | VMC, Италия |
| Предохранительные клапаны | Goetze, Россия |
