Компрессоры рудничные электрические для тяжелых условий ЗИФ-СВЭ-РН (исполнение РН - Рудничные нормальные, невзрывозащищенные) маслосмазываемые
- Назначение: Являются дополненной модификацией серийных уличных электрических компрессорных станций ЗИФ-СВЭ и предназначены для снабжения сжатым воздухом пневматических инструментов и приводов механизмов в тяжелых условиях невзрывоопасных шахт, рудников и карьеров, где присутствует повышенная влажность, высокая концентрация невзравоопасной пыли, наличие агрессивных жидкостей, с повышенной опасностью механических повреждений. Не имеет свойств защиты от взрывов.
- Производительность: 5 - 14 м3/мин
- Давление: 7 бар и 10 бар
- Мощность: 30 - 90 кВт
- Электрооборудование: в базовой комплектации оборудованы изолированной нейтраль
- Охлаждение: воздушное
- Привод: электродвигатель
- Расчетный срок эксплуатации: 60000 рабочих часов
- Рудничные, для тяжелых условий эксплуатации
- Возможная опция: Прицеп АРМ89323 для станций до 1,8т
- Стандартный температурный режим эксплуатации: -20 oC ... + 40 oC
- Возможная опция: Пакет "Север" (эксплуатация до -40°С)
Технические данные:
Рабочее давление 7 бар
| Модель | ЗИФ-СВЭ-5,2/0,7 РН |
| Производительность (м3/мин) | 5,2 |
| Мощность (кВт) | 30 |
| Модель винтового блока | АРМ20 |
| Габариты, Д/Ш/В (мм) | 1500/ 870/ 1140 |
| Масса (кг) | 580 |
| Подсоединение | 3хG 3/4" |
| Исполнение | Уличное, IP54 |
| Привод | прямой |
| Модель | ЗИФ-СВЭ-6,3/0,7 РН |
| Производительность (м3/мин) | 6,3 |
| Мощность (кВт) | 37 |
| Модель винтового блока | АРМ20 |
| Габариты, Д/Ш/В (мм) | 1500/ 870/ 1140 |
| Масса (кг) | 590 |
| Подсоединение | 3хG 3/4" |
| Исполнение | Уличное, IP54 |
| Привод | прямой |
| Модель | ЗИФ-СВЭ-7,8/0,7 РН |
| Производительность (м3/мин) | 7,8 |
| Мощность (кВт) | 45 |
| Модель винтового блока | АРМ20 |
| Габариты, Д/Ш/В (мм) | 2000/ 1060/ 1250 |
| Масса (кг) | 840 |
| Подсоединение | 1хG 1/2" |
| Исполнение | Уличное, IP54 |
| Привод | прямой |
| Модель | ЗИФ-СВЭ-10,6/0,7 РН |
| Производительность (м3/мин) | 10,6 |
| Мощность (кВт) | 55 |
| Модель винтового блока | АРМ20 |
| Габариты, Д/Ш/В (мм) | 2435/ 1060/ 1419 |
| Масса (кг) | 1490 |
| Подсоединение | 1хG 1/2" |
| Исполнение | Уличное, IP54 |
| Привод | прямой |
| Модель | ЗИФ-СВЭ-13/0,7 РН |
| Производительность (м3/мин) | 131 |
| Мощность (кВт) | 75 |
| Модель винтового блока | АРМ40 |
| Габариты, Д/Ш/В (мм) | 2435/ 1060/ 1419 |
| Масса (кг) | 1520 |
| Подсоединение | 1хG 1/2" |
| Исполнение | Уличное, IP54 |
| Привод | прямой |
| Модель | ЗИФ-СВЭ-16/0,7 РН |
| Производительность (м3/мин) | 16 |
| Мощность (кВт) | 90 |
| Модель винтового блока | АРМ40 |
| Габариты, Д/Ш/В (мм) | 2435/ 1060/ 1419 |
| Масса (кг) | 1650 |
| Подсоединение | 1хG 1" |
| Исполнение | Уличное, IP54 |
| Привод | прямой |
Рабочее давление 10 бар
| Модель | ЗИФ-СВЭ-4,4/1,0 РН |
| Производительность (м3/мин) | 4.4 |
| Мощность (кВт) | 30 |
| Модель винтового блока | АРМ20 |
| Габариты, Д/Ш/В (мм) | 1500/ 870/ 1140 |
| Масса (кг) | 580 |
| Подсоединение | 3хG 3/4" |
| Исполнение | Уличное, IP54 |
| Привод | прямой |
| Модель | ЗИФ-СВЭ-1,3/0,7 ШМ ременная |
| Производительность (м3/мин) | 5.2 |
| Мощность (кВт) | 37 |
| Модель винтового блока | АРМ20 |
| Габариты, Д/Ш/В (мм) | 1500/ 870/ 1140 |
| Масса (кг) | 590 |
| Подсоединение | 3хG 3/4" |
| Исполнение | Уличное, IP54 |
| Привод | прямой |
| Модель | ЗИФ-СВЭ-7,2/1,0 РН |
| Производительность (м3/мин) | 7.2 |
| Мощность (кВт) | 45 |
| Модель винтового блока | АРМ20 |
| Габариты, Д/Ш/В (мм) | 2000/ 1060/ 1250 |
| Масса (кг) | 840 |
| Подсоединение | 1хG 1/2" |
| Исполнение | Уличное, IP54 |
| Привод | прямой |
| Модель | ЗИФ-СВЭ-10,2/1,0 РН |
| Производительность (м3/мин) | 10.2 |
| Мощность (кВт) | 55 |
| Модель винтового блока | АРМ20 |
| Габариты, Д/Ш/В (мм) | 1050/ 700/ 1030 |
| Масса (кг) | 1490 |
| Подсоединение | 1хG 1/2" |
| Исполнение | Уличное, IP54 |
| Привод | прямой |
| Модель | ЗИФ-СВЭ-12/1,0 РН |
| Производительность (м3/мин) | 12 |
| Мощность (кВт) | 75 |
| Модель винтового блока | АРМ20 |
| Габариты, Д/Ш/В (мм) | 2435/ 1060/ 1419 |
| Масса (кг) | 1520 |
| Подсоединение | 1хG 1/2" |
| Исполнение | Уличное, IP54 |
| Привод | прямой |
| Модель | ЗИФ-СВЭ-14/1,0 РН |
| Производительность (м3/мин) | 14 |
| Мощность (кВт) | 90 |
| Модель винтового блока | АРМ20 |
| Габариты, Д/Ш/В (мм) | 2435/ 1060/ 1419 |
| Масса (кг) | 1650 |
| Подсоединение | 1хG 2 1/2" |
| Исполнение | Уличное, IP54 |
| Привод | прямой |
Самая современная конструкция винтовой ступени сжатия
- Производство: оригинальный компрессорный блок 'АРМ' производства ЗИФ 'Арсенал'
- Роторы: альфа-профиля из высококачественной углеродистой стали
- Диаметр ротора и центр баланса: большой
- Зазоры роторов: специально выставлены для уличной эксплуатации или неотапливаемого цеха
- Корпус блока ступени: высококачественный чугун
- Эффективная производительность: ≥ 95 %
- Mаксимальная рабочая температура: 110oC при продолжительной работе
- Профиль конструкции: 5-е поколение винтовых ассиметричных роторов 5:6. Профиль наиболее высокой эффективности!
- Передаточное трансмиссионное число: 1:1
- Уровень звукового давления: тихий
- Подпишники: усиленные, SKF (Швеция), или Nachi (Япония), рассчитанные на радиальные нагрузки ременного приводного вала SIMRIT с термической памятью
- Потеря энергии: ультра-низкая
- Срок службы винтовых блоков 'АРМ': 60 000 м/ч
- Изготовление: станочно-роботизированное
- Основание: установлена на виброопорах
Электродвигатель асинхронный
Система управления с интуитивно понятным управлением и кириллическими надписями

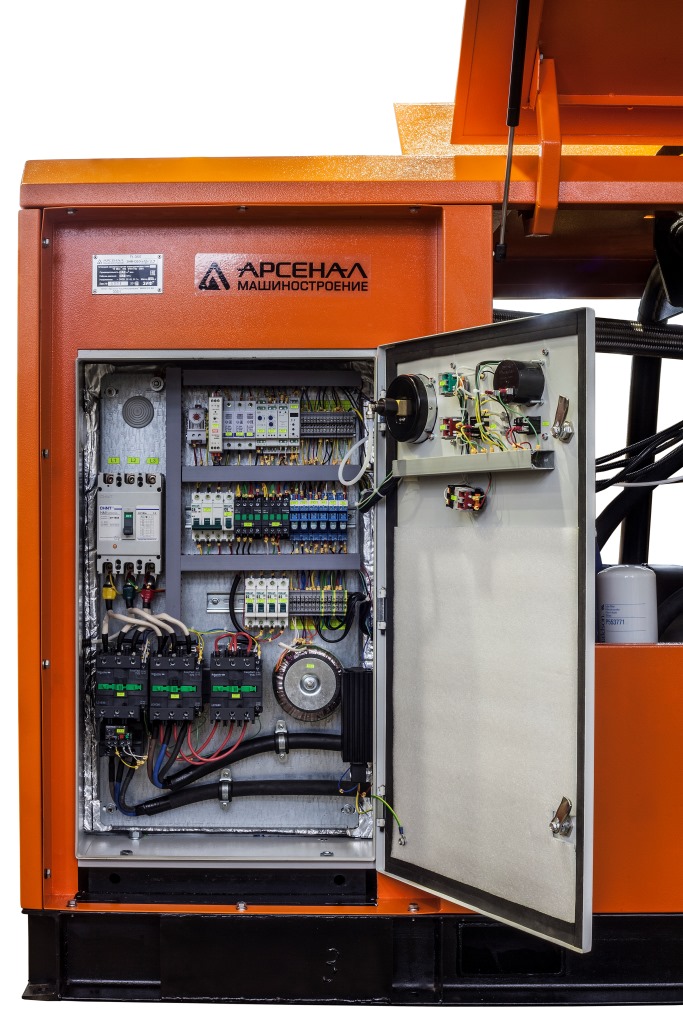

Электрошкаф
- Электрошкаф: вандалоустойчивый, рассчитанный на экстремально низкие и высокие температуры, резкие перепады температуры, повышенную влажность
- Кабели и провода: смонтированы в металлорукавах с ПВХ оплеткой
- Кабельные вводы: металлические, герметизированы
- Датчики и приборы: с дополнительной защитой от механических повреждений
- Тумблеры и кнопки: металлические
Система маслоотделения
- Резервуар: вертикально расположенный, под давлением 'Термокам' (Россия) для двухступенчатой очистки сжатого воздуха от паров масла:
1)гравитационно-центробежная сепарация в резервуаре,
2)отделение маслосепаратором погружного типа - Конструкция: комбинированный, для сепарации паров масла от сжимаемого газа
- Отделение: превосходная сепарация паров масла, остаточное содержание в газе до 0.03 г/м3
Система маслоохлаждения
Система пневморегулирования
Корпус
Клапан всасывающий
Блок воздушного охлаждения - охлаждающие вентиляторы
Маслосепаратор
Воздушный фильтр
Производимые испытания компрессоров
| Испытательный стандарт | Наименование |
| JB/T6430-2014 | Стандарт производства винтовых воздушных компрессоров |
| GB19153-2009 | Стандарт проверки энерго эффективности компрессоров |
| GB/T15487-1995 | Проверка производительности комппрессоров |
| GBT3853-1998 | Испытание на соответствие техническим условиям воздушного компрессора |
| GB/T4980-2003 | Измерение уровня шума компрессора |
| Испытательный стандарт | Наименование |
| GB 22207-2008 | Проверка безопасности компрессора |
| GB/T7777-2003 | Проверка механических колебаний |
| GB/T13277.1-2008 | Проверка загрязненности сжатого воздуха |
| GB10892-2005 | Проверка эксплуатационных параметров компрессора |
| GB16754-2008 | Проверка остановки и экстренной остановки компрессора |
| Испытательный стандарт | Наименование |
| JB/T7663.1-2005 | Соответствие техническим стандартам упаковки |
| GBT6165-2008 | Проверка воздушного фильтра на сопротивление и эффективность |
| GB150.1-4-2011 | Проверка сосудов под давлением |
| GB/T 25198-2010 | Проверка уплотнений винтовой пары |
| GB/T13384-2008 | Соответствие упаковки электронных приборов |
| GB18613-2012 | Проверка эффективности и работоспособности электродвигателя |
Сводный перечень основных компонентов компрессора:
| Наименование | Бренд |
| Компрессорный блок | 'АРМ' (Арсмаш), Россия |
| Электродвигатель | ЭЛДИН, Россия |
| Дизельный двигатель | ММЗ, РБ |
| Подшипники | SKF, Швеция |
| Наименование | Бренд |
| Подшипники | Nachi, Япония |
| Манжеты | SIMRIT |
| Оси | Knott, Германия |
| Спепление привода винтового блока | ММЗ, ЯМЗ, ГАЗ |
| Наименование | Бренд |
| Резервуар сепарации паров масла | 'Термокам', Россия |
| Дроссельные клапаны | АРСМАШ, Россия |
| Дроссельные клапаны | VMC, Италия |
| Предохранительные клапаны | Goetze, Россия |
О заводе АрсМаш
Завод «Арсенал Машиностроение» – российский компрессорный завод, оснащенный современными цифровыми технологиями и оборудованием для серийного выпуска компрессорных станций. АрсМаш выпускает винтовые пары собственного производства на самым современном и уникальным оборудовании, оснащен токарным парком с числовым программным управлением от лучших мировых производителей (Heckert, Holroyd). Выпускает компрессоры ЗИФ для всех отраслей промышленности. Основан в 1938 г.
